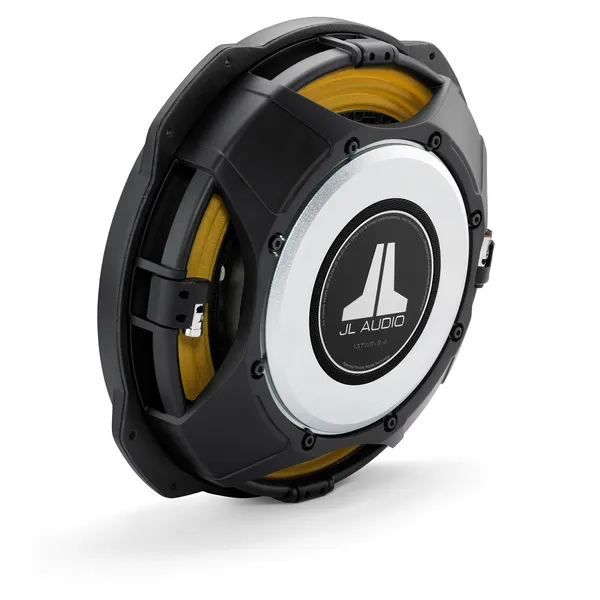

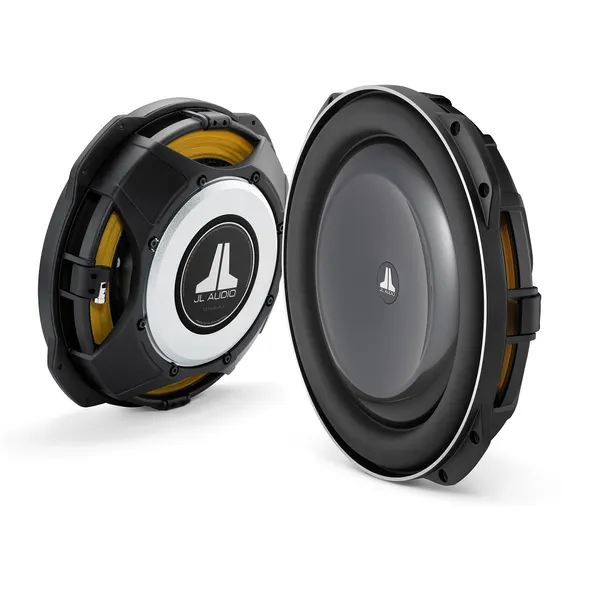

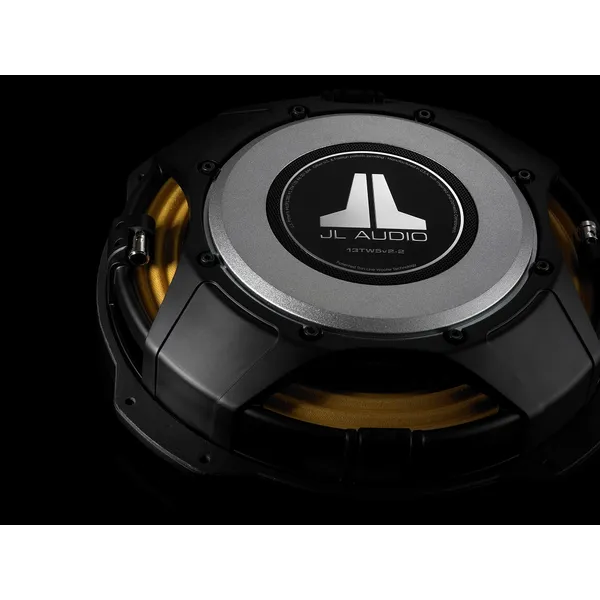

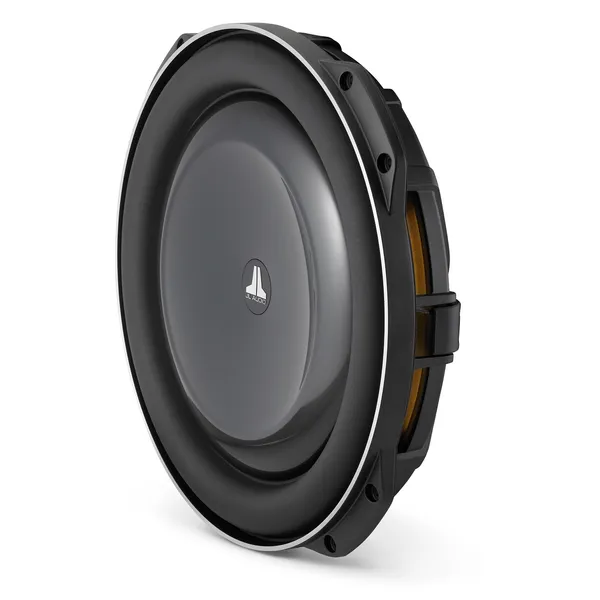

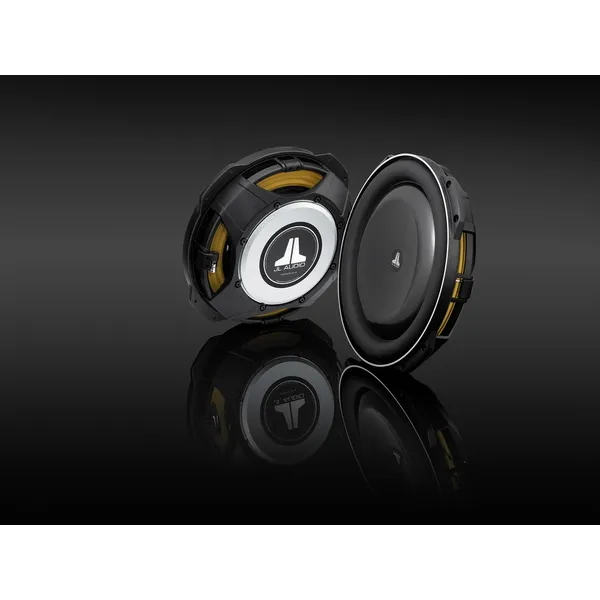

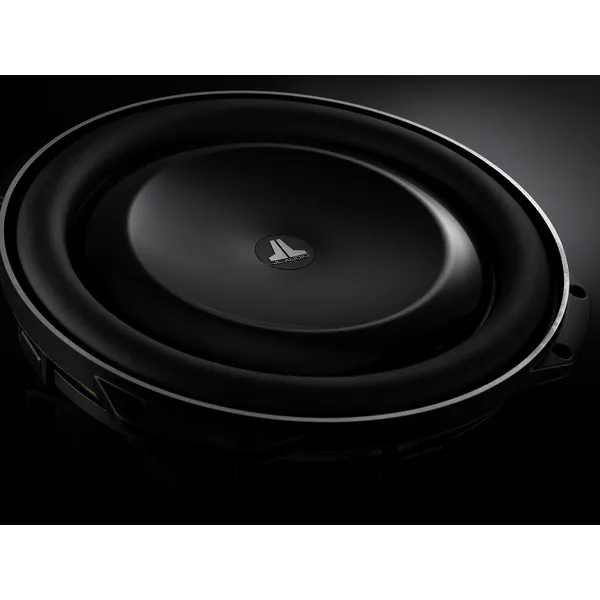

Сабвуферний динамік JL Audio 13TW5v2-4

Ми не могли залишити надзвичайно тонкий низькочастотний динамік... нам довелося зробити його ще кращим.

Дивовижний TW5v2 забезпечує справжню потужну продуктивність НЧ-динаміка з монтажною глибиною лише 2,625 дюйма (67 мм).

Наша запатентована технологія тонколінійного НЧ-динаміка стискає архітектуру 13TW5v2 за допомогою структури «центруючої шайби », яка підтримує звукову котушку діаметром 7 дюймів і кріплення для підвісу. Це дозволяє розташувати велику конструкцію магнітної системи набагато далі всередині динаміку, ніж у звичайних конструкціях, забезпечуючи відмінну амплітуду дифузору та механічну стабільність.

Щоб розкрити ще більшу продуктивність цієї технології, v2 покращує оригінальний 13TW5 з 13% більшою можливістю амплітуди дифузору. Корзина з литого сплаву також була модифіковано для підвищення міцності, а оновлена магнітна система тепер має кільцевий вентиляційний отвір. V2 також доступний у версіях з одинарною звуковою котушкою 2 Ом і 4 Ом, щоб відповідати широкому діапазону застосувань.

Відповідно до своєї місії «тісного простору», 13TW5v2 оптимізовано для корпусів, які набагато менші, ніж вимагає більшість 12-дюймових сабвуферний динамік, і лише трохи більші, ніж повітряний простір, який потребує типовий 10-дюймовий динамік у невеликому коробі. Система кріплення сконструйована таким чином, щоб займати приблизно таку ж площу, як типовий 12-дюймовий сабвуферний динамік.

13TW5v2 найкраще використовувати з потужністю підсилювача в діапазоні 250-600 Вт і оптимізовано для роботи в 0,80 куб. футів (22,7 л) герметичному корпусі.

-Такий високоякісний сабвуферний динамік ще ніколи не був можливим у таких компактних розмірах.

-Найтонший сабвуфер у своєму класі забезпечує справжню продуктивність JL Audio у компактних корпусах.

-Дивовижний TW5v2 забезпечує справжню потужну продуктивність НЧ-динаміка з монтажною глибиною лише 2,625 дюйма (67 мм).

-Глибокий, потужний і точний бас тепер можливий у найскладніших установках.

Технології

Інженерний відділ JL Audio знаходиться в авангарді досліджень фундаментальної поведінки гучномовців. Ми розробили запатентовані системи аналізу та інвестували значні кошти в найсучасніше виробництво та тестування. Це породило численні продукти, які широко вважаються еталонними стандартами, а також призвело до багатьох американських і міжнародних патентів, виданих на технології, які покращують і розширюють звукові характеристики.

Dynamic Motor Analysis - DMA Optimized Motor

Запатентована система динамічного аналізу двигуна JL Audio є потужним набором систем моделювання на основі FEA, вперше розроблений JL Audio в 1997 році і вдосконалений протягом багатьох років для наукового вирішення проблеми лінійності котушки динаміка. Це призводить до значного зменшення спотворень та точного відтворення перехідних процесів... або простіше кажучи: щільний, чистий, чітко виражений бас.

З 1997 року компанія JL Audio знаходиться в авангарді моделювання котушки та підвісу гучномовців на основі аналізу кінцевих елементів. Це дослідження спрямоване на розшифровку того, що ми називаємо «геномом гучномовця»… проект, спрямований на розуміння істинної поведінки гучномовців під напругою та рухом. Основним компонентом цієї інтегрованої системи є DMA (динамічний аналіз двигуна). Починаючи з сабвуферів 15W3 і W7 наприкінці 1990-х і на початку 2000-х років, DMA відіграла важливу роль у розробці всіх низькочастотних динаміків JL Audio, що продаються сьогодні, включаючи наші компонентні низькочастотні динаміки.

DMA – це система, заснована на аналізі методом кінцевих елементів (FEA). Це означає, що вона бере велику та складну проблему, розбиває її на дрібні елементи рішення для аналізу, а потім збирає дані для формування точного рішення «загальної картини». Прорив DMA полягає в тому, що він фактично враховує вплив потужності через котушку, а також положення котушки/дифузора в рамках аналізу в тимчасовій області. Це дає нам дуже точну модель фактичної поведінки динаміка за реальної потужності, чого не можуть зробити традиційні моделі Тіле-Смолла або інші виміри малої потужності. Оскільки DMA не спирається на стаціонарну модель, він може враховувати зміни в аналізованих елементах схеми. Ці процедури моделювання є інтенсивними і потребують кількох годин.

DMA здатний аналізувати реальний вплив коливань потужності та відхилення на магнітний ланцюг двигуна, зокрема динамічні зміни фіксованого магнітного поля. Це дає надзвичайно цінну інформацію порівняно з традиційним моделюванням, яке передбачає, що «фіксоване» поле, яке створюється в повітряному зазорі магнітом і пластинами двигуна, незмінне. DMA не тільки показує, що це «фіксоване» поле змінюється у відповідь на магнітне поле, яке створюється струмом, що протікає через звукову котушку, а й допомагає нашим інженерам знайти рішення для двигунів, які мінімізують цю нестабільність. Аналіз цієї поведінки має вирішальне значення для розуміння механізмів спотворення двигуна динаміка і проливає світло на аспекти конструкції двигуна, які визначають справді лінійну поведінку:

-Лінійна рухова сила в діапазоні робочого відхилення динаміка

-Постійна сила двигуна як із позитивним, так і з негативним струмом через котушку.

-Стабільна потужність двигуна при різних рівнях прикладеної потужності

Наша здатність повністю аналізувати ці аспекти поведінки двигунів дозволяє нашим інженерам по перетворювачам вносити критичні коригування в конструкції двигунів, у результаті створюються надзвичайно лінійні та високостабільні динамічні системи гучномовців. Результатом є зниження спотворень, покращення перехідних характеристик та чудова якість звуку.

Floating Cone Attach Method - FCAM™

Ця технологія збірки, розроблена компанією JL Audio, забезпечує правильну геометрію підвіса в зібраному динаміку для кращого контролю ходу і динамічного вирівнювання звукової котушки.

Запатентована компанією JL Audio технологія FCAM™ - це інноваційний метод з'єднання підвіса/дифузора з комплектом звукової котушки/центруючою шайбою. Ця функція допомагає забезпечити концентричність дифузора, центруючої шайбою і звукової котушки без затягування підвісу для досягнення цієї мети. Це дозволяє допускати неминучі незначні відхилення в розмірах виробничих деталей без негативного впливу на цілісність підвісу і центрування котушки при великій амплітуді.

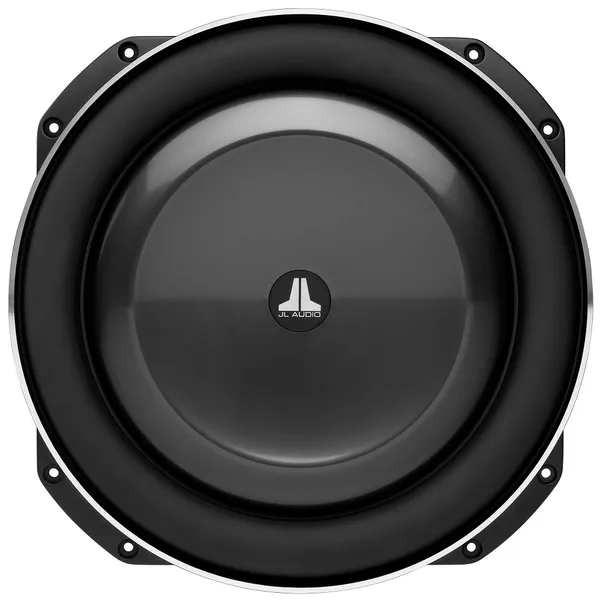

Tab-Ear Frame Design

Така конструкція монтажного кільця полегшує встановлення сабвуфера в обмеженому просторі.

Завдяки використанню системи кріплення вкладок-вушка загальні зовнішні розміри драйвера зменшуються, що дозволяє встановити його в просторі, який дуже схожий на той, який вимагається для наступної меншої круглої корзини сабвуферного динаміка.

У цьому прикладі конструкція монтажного кільця «Tab-Ear» дозволяє 13,5-дюймовому динаміку 13TW5 розміститися в просторі, лише трохи більшому, ніж для звичайного 12-дюймового динаміка (лише на 0,44 дюйма / 11,2 мм більше).

Concentric Tube Suspension

Наша технологія Concentric Tube Suspension™ забезпечує безпрецедентну лінійність в низькопрофільному сабвуферному динаміку.

Найбільша проблема в будь-якій конструкції низькопрофільного сабвуферного динаміка полягає в тому, щоб створити достатній механічний зазор для динаміка, щоб генерувати достатню амплітуду для досягнення своїх цілей вихідної потужності та розширення низьких частот. Оскільки ці цілі були дуже амбітними при розробці низькопрофільних вуферів JL Audio, їх досягнення вимагало розробки нової архітектури підвісу.

Рішення JL Audio використовує формовану конструкцію, яка охоплює край магнітної системи, підтримуючи дифузор із зовнішнього боку магніту та звукову котушку великого діаметру зсередини. Звукова котушка великого діаметру дозволяє магніту сидіти всередині неї, а не оточувати котушку, як це типово для більшості сабвуферних динаміків.

Структура центруючої шайби та усунення звичайної верхньої пластини допомагає нам розташувати систему магнітної системи вище в просторі дифузору для подальшого стиснення на глибину, забезпечуючи відмінну амплітуду дифузору.

Built in U.S.A. with Global Components

Завод JL Audio з виробництва гучномовців у Мірамарі, штат Флорида, є одним із найсучасніших у світі.

У той час, коли більшість аудіопродуктів виготовляється за кордоном, прихильність JL Audio власному виробництву гучномовців продовжує зростати. Щоб досягти цього на конкурентному світовому ринку, наша команда виробничих інженерів створила одне з найдосконаліших у світі заводів зі складання гучномовців і створила глобальну мережу постачальників якісних компонентів, які виготовляють відповідно до наших специфікацій. Це, у поєднанні з нашою прихильністю до найсучасніших технологій складання, дозволяє нашій кваліфікованій робочій силі ефективно створювати продукти JL Audio за надзвичайно високими стандартами якості прямо тут, у США.

Оскільки більшість наших гучномовців преміум-класу включають власні запатентовані технології, що вимагають спеціальних методів складання, ми вважаємо життєво важливим, щоб люди, які їх розробили, мали близький доступ до людей, які їх виробляють. Наступні продукти JL Audio виготовляються на нашому заводі в Мірамарі, штат Флорида.
