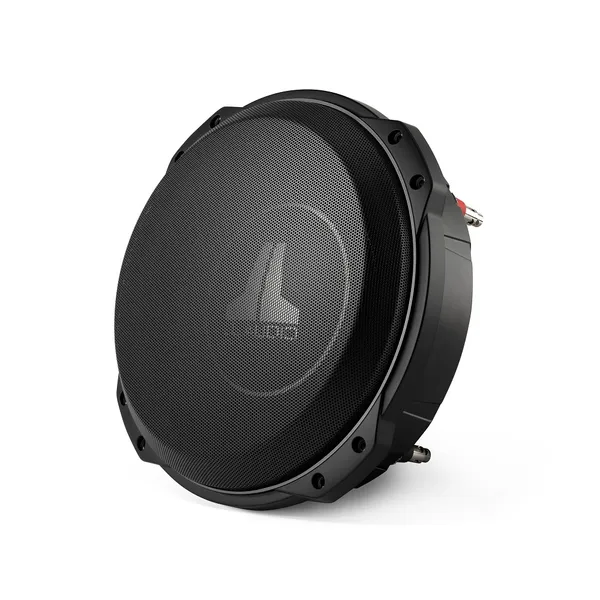

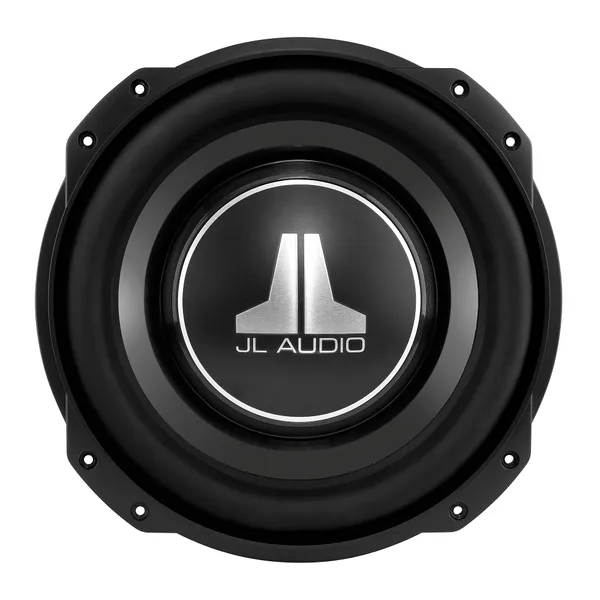

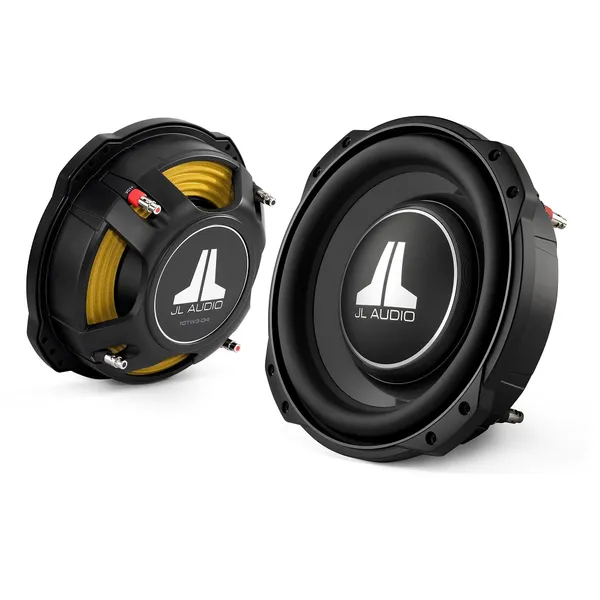

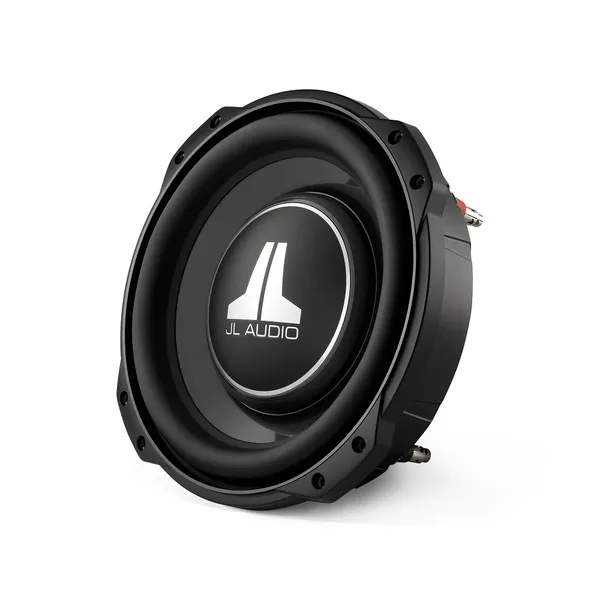

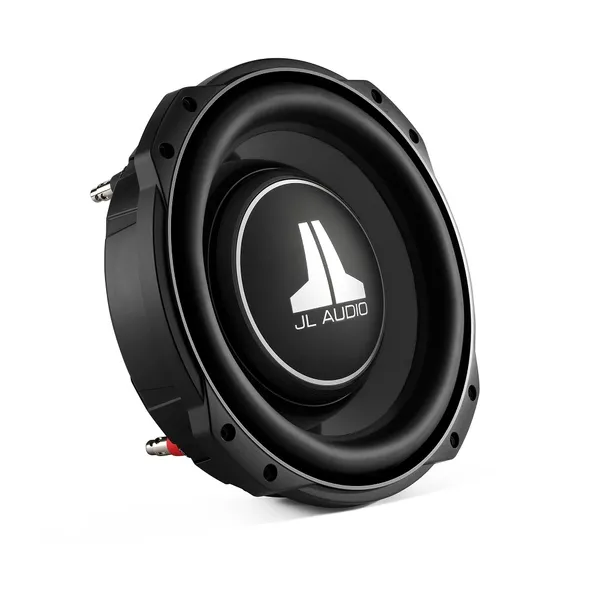

Сабвуферний динамік JL Audio 10TW3-D4

Спираючись на основну технологію наших "slim" сабвуферів TW5, TW3 забезпечує потужне поєднання невеликої глибини монтажу та продуктивності. Фактично, вони здатні на більший хід дифузору , ніж W3v3.

Щоб досягти цього чудового результату, запатентована технологія "тонкого" сабвуферного динаміка JL Audio стискає архітектуру TW3 за допомогою структури «центруючої шайби», вбудованої в формований під тиском дифузор. Ця конструкція підтримує звукову котушку , дозволяючи при цьому розмістити велику конструкцію магніту далі всередині у динаміку, ніж у звичайних конструкціях.

10TW3-D4 найкраще використовувати з потужністю підсилювача в діапазоні 200-400 Вт і оптимізовано для роботи в 0.50 куб. футів (14.16 л) герметичному корпусі або 0.60 куб. футів (17 л) фазоінверторний корпус.

TW3 оптимізовані для невеликих корпусів і пропонують нашу конструкцію кріплення на вкладку, щоб максимально збільшити площу дифузору в межах її монтажної площі. Ми знаємо, що вам сподобається працювати з цими чудовими сабвуферами.

Глибокий, потужний і точний бас JL Audio тепер можливий у більшій кількості варіантів інсталяції ніж раніше.

Щоб досягти цього чудового результату, технологія низькочастотного динаміка плоскої конструкції JL Audio стискає архітектуру TW3 за допомогою структури «центруючої шайби», вбудованої в формований під тиском дифузор. Ця структура підтримує звукову котушку та дифузор, одночасно розташовуючи велику конструкцію магнітної системи всередині, на відміну від звичайних конструкцій динаміків. Оптимізовані для надзвичайно малих корпусів, TW3 мають нашу конструкцію кріплення на вкладку, щоб максимально збільшити площу дифузора в межах її монтажного розміру.

- Дуже мала глибина монтажу 83 мм

- Відсутність вентиляційного отвору в тиловій частині дозволяє монтувати впритул до задньої стінки корпусу.

- Вимоги до дуже малого об’єму герметичної камери

- Можливість дуже великої лінійної екскурсії (0,60 дюйма / 15,2 мм, в одну сторону)

- Корзина з литого сплаву

- Формований під тиском поліпропіленовий конус із наповненням слюдою

- Пилозахисний ковпачок із алюмінієвого сплаву та задня кришка з логотипом JL Audio

- Виготовлений у США на заводі JL Audio у Мірамарі, штат Флорида

Технології

Інженерний відділ JL Audio знаходиться в авангарді досліджень фундаментальної поведінки гучномовців. Ми розробили запатентовані системи аналізу та інвестували значні кошти в найсучасніше виробництво та тестування. Це породило численні продукти, які широко вважаються еталонними стандартами, а також призвело до багатьох американських і міжнародних патентів, виданих на технології, які покращують і розширюють звукові характеристики.

Dynamic Motor Analysis - DMA Optimized Motor

Запатентована система динамічного аналізу двигуна JL Audio є потужним набором систем моделювання на основі FEA, вперше розроблений JL Audio в 1997 році і вдосконалений протягом багатьох років для наукового вирішення проблеми лінійності котушки динаміка. Це призводить до значного зменшення спотворень та точного відтворення перехідних процесів... або простіше кажучи: щільний, чистий, чітко виражений бас.

З 1997 року компанія JL Audio знаходиться в авангарді моделювання котушки та підвісу гучномовців на основі аналізу кінцевих елементів. Це дослідження спрямоване на розшифровку того, що ми називаємо «геномом гучномовця»… проект, спрямований на розуміння істинної поведінки гучномовців під напругою та рухом. Основним компонентом цієї інтегрованої системи є DMA (динамічний аналіз двигуна). Починаючи з сабвуферів 15W3 і W7 наприкінці 1990-х і на початку 2000-х років, DMA відіграла важливу роль у розробці всіх низькочастотних динаміків JL Audio, що продаються сьогодні, включаючи наші компонентні низькочастотні динаміки.

DMA – це система, заснована на аналізі методом кінцевих елементів (FEA). Це означає, що вона бере велику та складну проблему, розбиває її на дрібні елементи рішення для аналізу, а потім збирає дані для формування точного рішення «загальної картини». Прорив DMA полягає в тому, що він фактично враховує вплив потужності через котушку, а також положення котушки/дифузора в рамках аналізу в тимчасовій області. Це дає нам дуже точну модель фактичної поведінки динаміка за реальної потужності, чого не можуть зробити традиційні моделі Тіле-Смолла або інші виміри малої потужності. Оскільки DMA не спирається на стаціонарну модель, він може враховувати зміни в аналізованих елементах схеми. Ці процедури моделювання є інтенсивними і потребують кількох годин.

DMA здатний аналізувати реальний вплив коливань потужності та відхилення на магнітний ланцюг двигуна, зокрема динамічні зміни фіксованого магнітного поля. Це дає надзвичайно цінну інформацію порівняно з традиційним моделюванням, яке передбачає, що «фіксоване» поле, яке створюється в повітряному зазорі магнітом і пластинами двигуна, незмінне. DMA не тільки показує, що це «фіксоване» поле змінюється у відповідь на магнітне поле, яке створюється струмом, що протікає через звукову котушку, а й допомагає нашим інженерам знайти рішення для двигунів, які мінімізують цю нестабільність. Аналіз цієї поведінки має вирішальне значення для розуміння механізмів спотворення двигуна динаміка і проливає світло на аспекти конструкції двигуна, які визначають справді лінійну поведінку:

-Лінійна рухова сила в діапазоні робочого відхилення динаміка

-Постійна сила двигуна як із позитивним, так і з негативним струмом через котушку.

-Стабільна потужність двигуна при різних рівнях прикладеної потужності

Наша здатність повністю аналізувати ці аспекти поведінки двигунів дозволяє нашим інженерам по перетворювачам вносити критичні коригування в конструкції двигунів, у результаті створюються надзвичайно лінійні та високостабільні динамічні системи гучномовців. Результатом є зниження спотворень, покращення перехідних характеристик та чудова якість звуку.

Engineered Lead-Wire System (U.S. Patent #7,356,157)

Ретельно спроектована конструкція та кріплення підвідних проводів забезпечують контрольовану та безшумну поведінку проводів у найекстремальніших умовах.

Управління проводами низькочастотного динаміка з довгим ходом – один із найскладніших аспектів його механічної конструкції. Щоб вирішити цю проблему, багато низькочастотних динаміків з довгим ходом сьогодні покладаються на просте рішення, що полягає в вплетенні проводів, що підводять в центруючу шайбу (задню частину) динаміка.

Найбільша проблема з цим підходом полягає в тому, що поведінка центруючої шайби, що обмежує, відіграє надзвичайно важливу роль у характеристиках низькочастотного динаміка. Свинцеві дроти, прикріплені або вплетені в матеріал шайби, можуть змінити його поведінку, що «розтягується». Дріт з мішури, природно, має меншу «податливість», ніж тканинний матеріал шайби, що призводить до асиметричної поведінки шайби та нерівномірного розподілу напруги по контуру шайби. Точки кріплення дроту також можуть викликати локальні тягнучі та розривні сили в межах руху павука. Таким чином, довговічність стає серйозною проблемою і робить вплетену конструкцію далеко не ідеальною для далеких подорожей.

Хоча традиційна конструкція з «літаючим дротом» не ставить під загрозу лінійність шаби, що центрує, або радіальну стабільність, вона створює свої власні проблеми при використанні низькочастотного динаміка з довгим ходом. Однією із завдань є управління «доторканням дротів до дифузору» поведінкою проводів і забезпечення того, щоб вона не стосувалася дифузора. Інший - переконатися, що дроти не закорочують один одного або корпус низькочастотного динаміка.

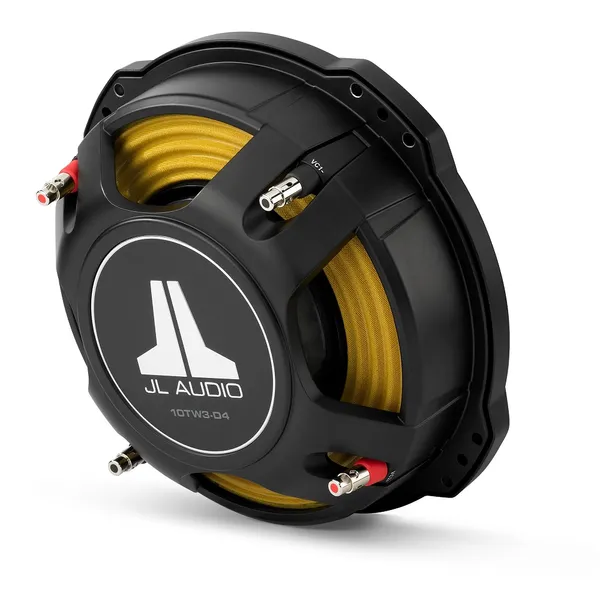

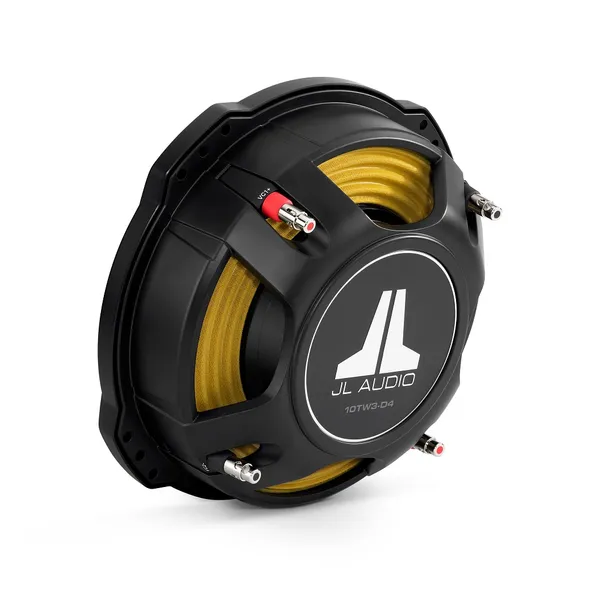

Щоб подолати ці проблеми, JL Audio розробила літаючі проводи, що підводять, у поєднанні з ретельно спроектованими вхідними і вихідними опорними конструкціями, вбудованими в роз'єми і обмотку звукової котушки. Деякі моделі також оснащені проводами в оболонці, що ще більше знижує ймовірність короткого замикання. Результатом є бездоганна поведінка проводів з великим відхиленням, виняткова надійність та відсутність будь-яких компромісів, властивих системі плетених проводів. Створення низькочастотних динаміків у такий спосіб вимагає набагато більше праці та складності деталей, ніж простіший підхід із вплетенням, але виграш полягає у зменшенні спотворень, зменшенні механічного шуму та підвищенні надійності.

Tab-Ear Frame Design

Така конструкція монтажного кільця полегшує встановлення сабвуфера в обмеженому просторі.

Завдяки використанню системи кріплення вкладок-вушка загальні зовнішні розміри драйвера зменшуються, що дозволяє встановити його в просторі, який дуже схожий на той, який вимагається для наступної меншої круглої корзини сабвуферного динаміка.

У цьому прикладі конструкція монтажного кільця «Tab-Ear» дозволяє 13,5-дюймовому динаміку 13TW5 розміститися в просторі, лише трохи більшому, ніж для звичайного 12-дюймового динаміка (лише на 0,44 дюйма / 11,2 мм більше).

Concentric Tube Suspension

Наша технологія Concentric Tube Suspension™ забезпечує безпрецедентну лінійність в низькопрофільному сабвуферному динаміку.

Найбільша проблема в будь-якій конструкції низькопрофільного сабвуферного динаміка полягає в тому, щоб створити достатній механічний зазор для динаміка, щоб генерувати достатню лінійність для досягнення своїх цілей вихідної потужності та розширення низьких частот. Оскільки ці цілі були дуже амбітними при розробці низькопрофільних вуферів JL Audio, їх досягнення вимагало розробки нової архітектури підвісу.

Рішення JL Audio використовує формовану конструкцію, яка охоплює край магнітної системи, підтримуючи дифузор із зовнішнього боку магніту та звукову котушку великого діаметру зсередини. Звукова котушка великого діаметру дозволяє магніту сидіти всередині неї, а не оточувати котушку, як це типово для більшості сабвуферних динаміків.

Структура центруючої шайби та усунення звичайної верхньої пластини допомагає нам розташувати систему магнітної системи вище в просторі дифузору для подальшого стиснення на глибину, забезпечуючи відмінну амплітуду дифузору.

Built in U.S.A. with Global Components

Завод JL Audio з виробництва гучномовців у Мірамарі, штат Флорида, є одним із найсучасніших у світі.

У той час, коли більшість аудіопродуктів виготовляється за кордоном, прихильність JL Audio власному виробництву гучномовців продовжує зростати. Щоб досягти цього на конкурентному світовому ринку, наша команда виробничих інженерів створила одне з найдосконаліших у світі заводів зі складання гучномовців і створила глобальну мережу постачальників якісних компонентів, які виготовляють відповідно до наших специфікацій. Це, у поєднанні з нашою прихильністю до найсучасніших технологій складання, дозволяє нашій кваліфікованій робочій силі ефективно створювати продукти JL Audio за надзвичайно високими стандартами якості прямо тут, у США.

Оскільки більшість наших гучномовців преміум-класу включають власні запатентовані технології, що вимагають спеціальних методів складання, ми вважаємо життєво важливим, щоб люди, які їх розробили, мали близький доступ до людей, які їх виробляють. Наступні продукти JL Audio виготовляються на нашому заводі в Мірамарі, штат Флорида.
