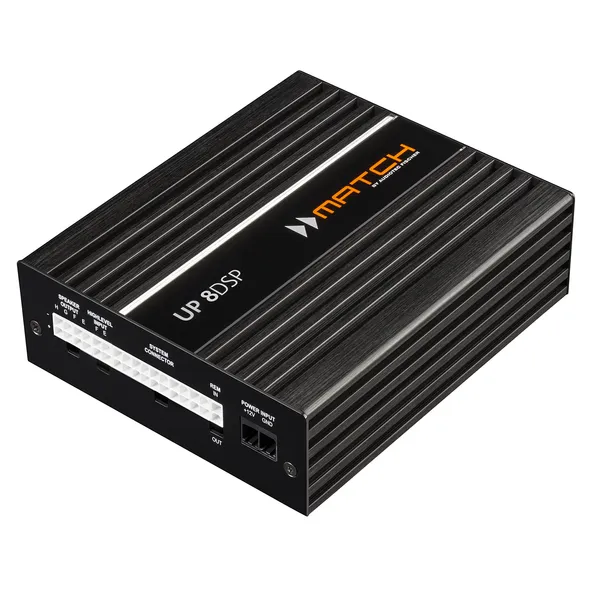

Процесорний 8-канальний підсилювач MATCH UP 8DSP

ЗІГЛАШУЙТЕ 8DSP

Електростанція для простої інтеграції OEM

Новий UP 8DSP — це справжній універсальний пристрій, який не тільки забезпечує нестримну потужність і динаміку для справжнього звуку Hi-Fi, але в той же час має всі передумови для легкої інтеграції в автомобіль.

Безперебійне підключення

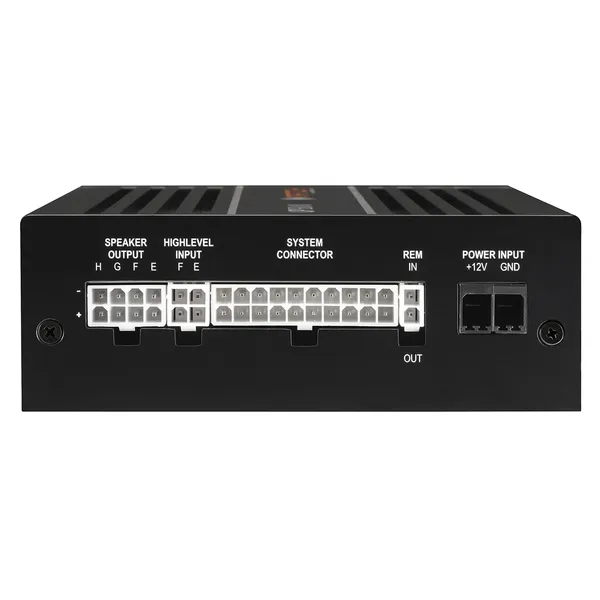

Завдяки шістьом високорівневим входам, оптичному цифровому входу, роз’єму MATCH Extension Card і багатьом інтелектуальним технологіям, таким як запатентована схема ADEP.3, UP 8DSP ідеально підходить для бездоганної адаптації до існуючих багатоканальних звукових систем.

Більше того, із вісьмома каналами підсилювача, а також додатковим лінійним виходом – у поєднанні з потужним 9-канальним DSP – також можна реалізувати індивідуальні конфігурації динаміків.

Два вихідних канали підсилювача забезпечують 160 Вт середньоквадратичної потужності на 2 Ом – цього достатньо для живлення навіть великих сабвуферів.

Обробка віртуального каналу – так сьогодні працює маршрутизація сигналу

Оптимальна адаптація до існуючих багатоканальних звукових систем вимагає розумного управління та конфігурації багатьох каналів DSP – тому без сумніву UP 8DSP також оснащений інноваційною обробкою віртуальних каналів Audiotec Fischer.

Особливо коли передня, задня та центральна системи розділені на багатосторонні системи, звичайні концепції маршрутизації швидко досягають своїх меж як з точки зору впровадження, так і зручності використання. Багатоетапна «обробка віртуального каналу» в поєднанні з визнаним зручним програмним забезпеченням DSP PC-Tool дозволяє легко відображати навіть дуже складні системні конфігурації та вільно призначати наші фірмові звукові функції FX. Крім того, завдяки великій кількості каналів у поєднанні з додатковим модулем MEC ANALOG IN, UP 8DSP також є яскравим прикладом додатків, де має сенс маршрутизація 1 до 1 (IOR).

ACO – вдосконалена 32-розрядна платформа співпроцесора

Звичайно, UP 8DSP оснащено нашою власною 32-бітною платформою ACO, яка не тільки надшвидко виконує всі завдання керування, але й обробляє низку аудіофункцій: фантастичні звукові ефекти, такі як Augmented Bass Processing або Real Center. реалізовані, а також розділений на канали вхідний еквалайзер, включаючи аналізатор вхідного сигналу (ISA) для легкого аналізу та компенсації вхідних сигналів оригінальних радіоприймачів, які вже містять налаштування звуку за замовчуванням.

Компактні розміри

Незважаючи на широкий набір функцій і потужну вихідну потужність 6 x 65 Вт при 4 Ом плюс 2 x 90 / 160 Вт при 4 / 2 Ом, UP 8DSP постачається – як зазвичай для підсилювача MATCH – у дуже компактному дизайні, так що його можна без проблем встановити навіть у обмеженому просторі.

DSP PC-Tool 5 feat. TuneEQ – потужні функції для неперевершеного звучання

Звичайно, MATCH UP 8DSP можна легко налаштувати за допомогою нашого нового, професійного та надзвичайно інтуїтивно зрозумілого DSP PC-Tool 5. Звичні численні параметри налаштування не залишають бажати кращого та гарантують надзвичайно точне налаштування звуку навіть для складних системних конфігурацій. А завдяки новій фірмовій функції TuneEQ для автоматизованої корекції частотної характеристики ви також економите багато часу під час оптимізації звуку.

особливості

Надефективний 8-канальний підсилювач з 1-канальним лінійним виходом і 9-канальним DSP

Ідеально підходить для модернізації багатоканальних заводських звукових систем

Додаткові кабельні джгути для легкої інтеграції в існуючі багатоканальні заводські звукові системи

Надзвичайно потужний 64-бітний аудіо DSP з «фіксованою точкою».

ACO – вдосконалена 32-розрядна платформа співпроцесора для розширеного набору функцій

ISA (аналізатор вхідного сигналу) і InputEQ для легкого аналізу та компенсації вхідних сигналів

Власна функція TuneEQ для автоматичного налаштування вихідних еквалайзерів

SFX (звукові ефекти DSP) – розширена обробка низьких частот, RealCenter & Co.

Розумний 6-канальний вхід високого рівня зі схемою ADEP.3

Маршрутизація входів/виходів 1 до 1 (IOR) у поєднанні з додатковим модулем MEC ANA-LOG IN – однакова кількість входів високого рівня та виходів підсилювача

VCP (Virtual Channel Processing) забезпечує ще більш гнучку конфігурацію для дуже складних звукових систем

Гніздо для карт розширення MATCH (MEC) для системних розширень, таких як Bluetooth® HD Audio Streaming, High Resolution Audio Streaming через USB тощо.

Оптичний вхід у форматі SPDIF із частотою дискретизації від 12 до 96 кГц

Моно вихід RCA для підключення зовнішнього підсилювача, напр. підсилювач сабвуфера

SCP (Smart Control Port) для додаткових аксесуарів, таких як DIRECTOR, CONDUCTOR & Co.

Автоматичний дистанційний перемикач

Функція Start-Stop при напрузі живлення до 6 В

Компактна конструкція з низьким тепловиділенням завдяки надзвичайній ефективності

Особливості:

Технологія класу GD

Запатентована концепція Audiotec Fischer Class GD виводить ефективність звичайних підсилювачів класу D на новий рівень. Змінюючи внутрішню напругу живлення в кілька кроків залежно від вхідних сигналів підсилювача, втрати на холостому ході значно зменшуються, а загальна ефективність наближається до максимуму в будь-який час. Таким чином, розсіювання тепла майже незначне, що дозволяє найменшим радіаторам і найбільш компактній формі factors.

ACO – вдосконалений 32-розрядний співпроцесор

UP 8DSP містить надзвичайно потужний 32-розрядний співпроцесор останнього покоління. Це не тільки надшвидке виконання всіх завдань керування, але й блискавичне перемикання між десятьма можливими налаштуваннями звуку.

Але ACO пропонує набагато більше – окрім розділеного на канали вхідного еквалайзера, включаючи аналізатор вхідного сигналу (ISA) для легкого аналізу та компенсації вхідних сигналів оригінальних радіоприймачів і фантастичних звукових ефектів, таких як Augmented Bass Processing або RealCenter, тепер є революційна функція TuneEQ для автоматичне налаштування вихідних еквалайзерів.

Ще однією значною перевагою є вбудований власний завантажувач CoProcessor. Це дозволяє оновлювати програмне забезпечення всіх компонентів DSP, щоб налаштувати схему ADEP.3, керовану мікроконтролером, наприклад, у разі майбутніх модифікацій/змін у діагностичній системі заводських радіостанцій або якщо пристрій буде розширено додатковими інтерфейсами.

Розумний вхід високого рівня ADEP.3

Сучасні автомагнітоли, встановлені на заводі, мають складні можливості діагностики підключених динаміків. Зокрема, автомобільні радіоприймачі останнього покоління оснащені додатковими функціями моніторингу, тому повідомлення про несправності та втрату певних функцій (наприклад, функції фейдера) досить часто з’являються, якщо буде підключено звичайний підсилювач – але не з UP8DSP.

Нова схема ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) дозволяє уникнути всіх цих проблем без непотрібного навантаження на виходи динаміків оригінального радіо під час високої гучності.

Можливість старт-стоп

Імпульсне джерело живлення MATCH UP8DSP забезпечує постійну внутрішню напругу живлення, навіть якщо напруга батареї падає до 6 Вольт під час запуску двигуна. Якщо напруга живлення падає нижче 10,5 Вольт протягом більше ніж п’яти секунд, підсилювач переходить у «режим захисту» (світлодіодний індикатор стану світиться червоним), щоб уникнути подальшого розряду акумулятора автомобіля.

Автоматичне виявлення цифрового сигналу

UP8DSP дозволяє кероване сигналом перемикання між аналоговими входами та цифровим входом. Як тільки вхідний сигнал виявлено на оптичному вході, підсилювач автоматично перемикається на цей вхід. Цю функцію можна деактивувати в програмному забезпеченні DSP PC-Tool. Крім того, ви можете використовувати додатковий пульт дистанційного керування для ручного перемикання між аналоговими та цифровими входами.

Режим енергозбереження

Режим енергозбереження включено в базові налаштування. Це дозволяє значно зменшити енергоспоживання UP8DSP і потенційно підключених підсилювачів, якщо вхідний сигнал відсутній більше 60 секунд. Зверніть увагу, що в багатьох сучасних автомобілях з «CAN» або будь-якими іншими внутрішніми конструкціями шини може статися, що радіо залишається «непомітно» включеним до 45 хвилин. навіть після замикання і виходу з машини! Після активації «Режиму енергозбереження» дистанційний вихід і, отже, підключені підсилювачі будуть вимкнені. MATCH UP8DSP повторно активує вихід дистанційного керування протягом секунди, якщо подається музичний сигнал. Можна змінити час вимкнення на 60 секунд. або повністю вимкніть «Режим енергозбереження» за допомогою програмного забезпечення DSP PC-Tool.

Примітка: «Словний знак і логотипи Bluetooth® є зареєстрованими товарними знаками, що належать Bluetooth SIG, Inc., і будь-яке використання таких знаків Audiotec Fischer GmbH здійснюється за ліцензією. Інші торгові марки та торгові назви належать їхнім відповідним власникам».

Особливості DSP

TuneEQ

TuneEQ — це надзвичайно гнучка та особливо проста у використанні функція для автоматизованої корекції частотної характеристики. Одного вимірювання на аудіоканал або пару каналів за допомогою відповідного вимірювального мікрофона (наприклад, нашого MTK1) достатньо, щоб TuneEQ незалежно і точно налаштував еквалайзери на бажану еталонну криву. TuneEQ використовує повний набір функцій параметричного еквалайзера, включаючи центральну частоту, Q-фактор і регулювання посилення. А оскільки дуже складні арифметичні операції, необхідні для цього, виконуються у фоновому режимі, ви також економите багато часу під час оптимізації звуку за допомогою TuneEQ.

RealCenter

Функція «RealCenter» — це алгоритм, розроблений Audiotec Fischer, який підкреслює музичну інформацію, яка присутня як у лівому, так і в правому передньому каналі, для створення унікального центрального сигналу. На відміну від звичайних процедур, у яких підсумовуються лише канали, інтенсивність центрального сигналу також динамічно контролюється стереофонічним інформаційним вмістом лівого та правого каналів.

Звучить складно, але цей ефект вражає: це означає, що якщо лише лівий або правий канал передає аудіосигнал, центральний канал не відтворить сигнал. У випадку звичайних алгоритмів рівень гучності центрального каналу зменшується лише на 6 дБ (= половина рівня гучності). «RealCenter» від Audiotec Fischer забезпечує унікальну, розширену звукову сцену як для водія, так і для штурмана одночасно! Таким чином, недоліки звичайного центрального каналу, такі як нав’язлива, маленька звукова сцена, єречі минулого.

Розширена обробка низьких частот

Запатентована технологія Audiotec Fischer «Augmented Bass Processing», що складається з двох революційних звукових функцій «Dynamic Bass Enhancement» і «SubXpander», була спеціально розроблена для значного покращення відтворення басів сабвуферами.

Функція «Динамічного покращення низьких частот» геніально поєднує максимально глибокі баси та найвищий звуковий тиск — незалежно від музичного стилю чи регуляторів тембру на головному пристрої. Залежно від вхідного сигналу «Dynamic Bass Enhancement» підсилює нижній частотний діапазон і змінює частоту зрізу дозвукового фільтра. Результатом є значно потужніший і глибший бас на низьких і середніх рівнях гучності без ризику перевантаження сабвуфера ні механічно, ні електрично на високих рівнях гучності. Це просто захоплююче, яке басове виконання раптово стало можливим.

Якщо ви бажаєте ще нижчого та «темнішого» відтворення низьких частот, можна додатково активувати «SubXpander». Тому субгармонійні тони додаються до основних тонів у діапазоні частот від 50 до 100 Гц.
