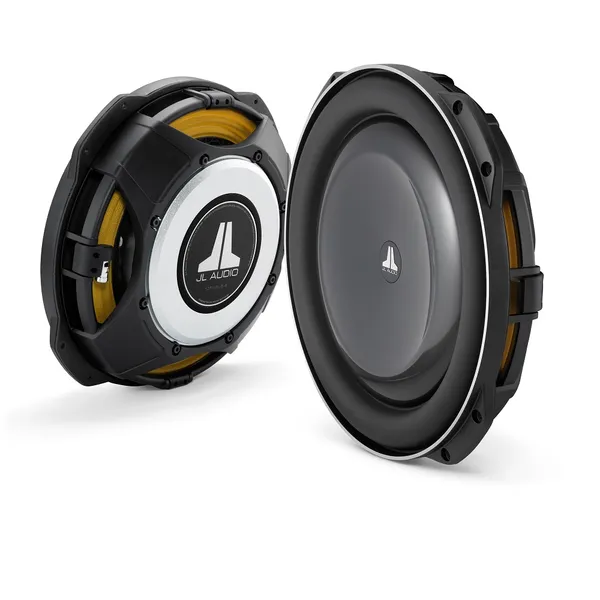

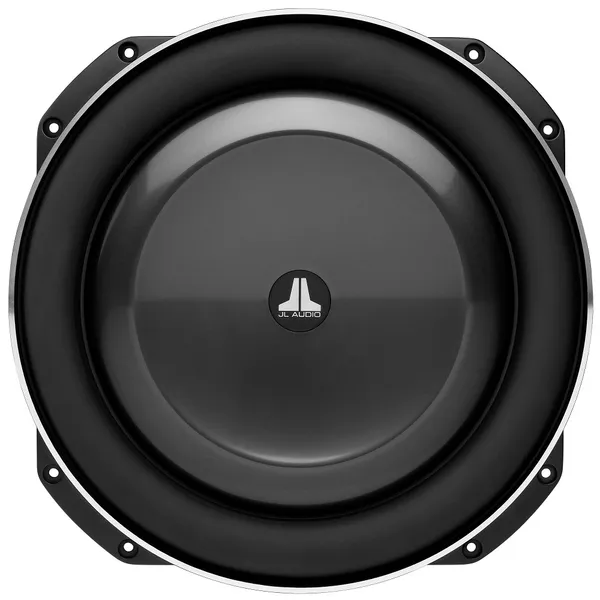

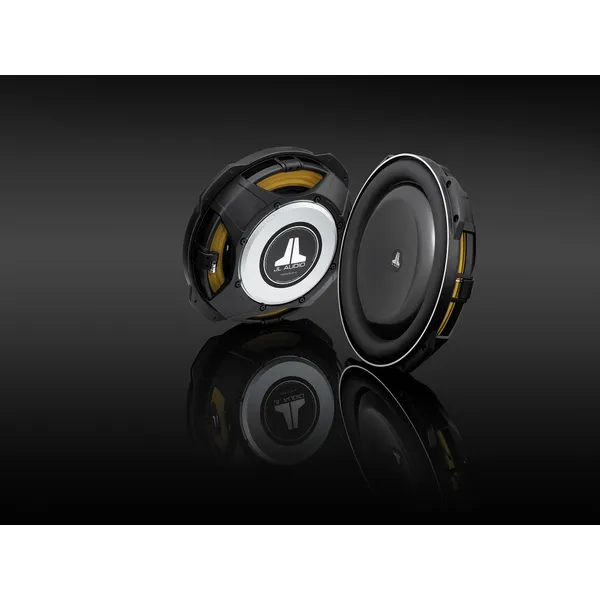

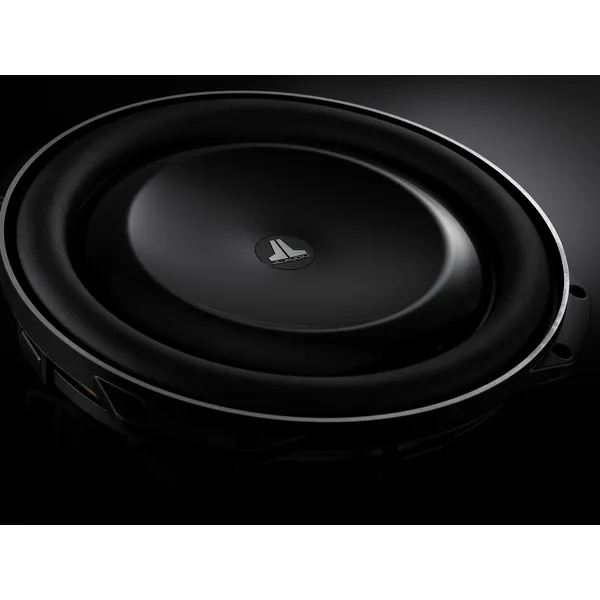

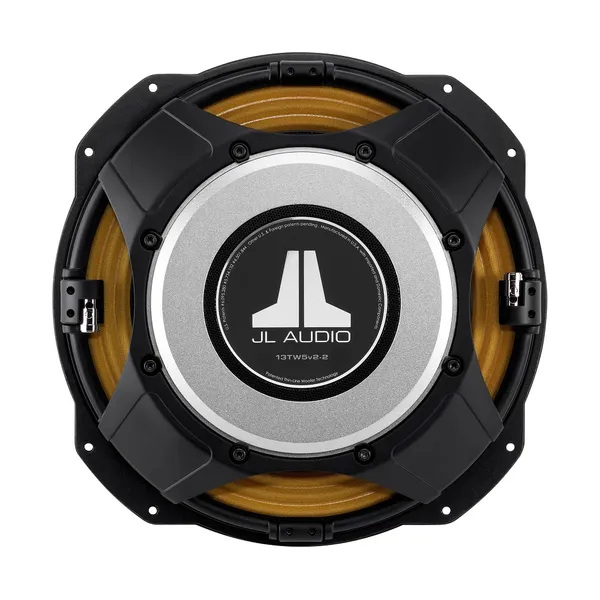

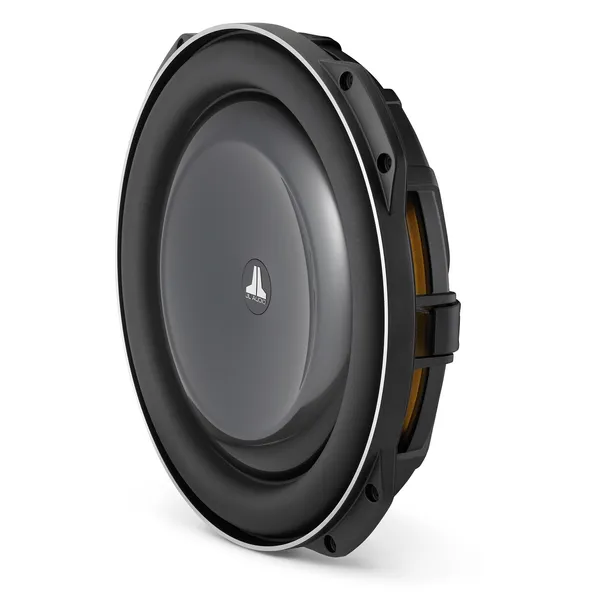

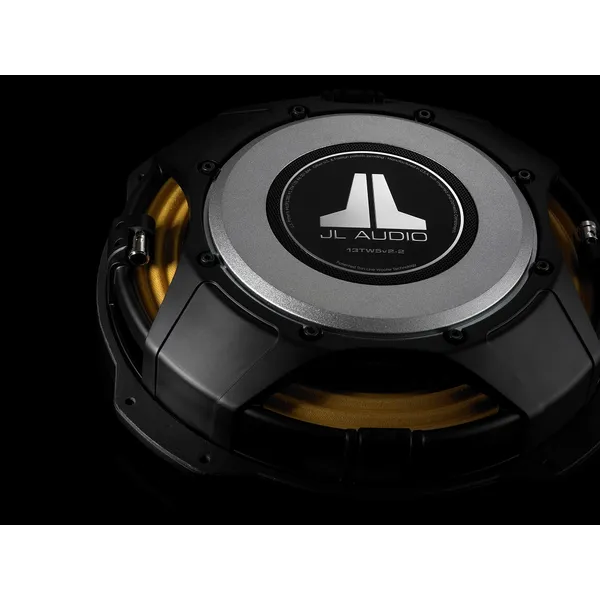

Сабвуферный динамик JL Audio 13TW5v2-2

Мы не могли оставить очень тонкий низкочастотный динамик... нам пришлось сделать его еще лучше.

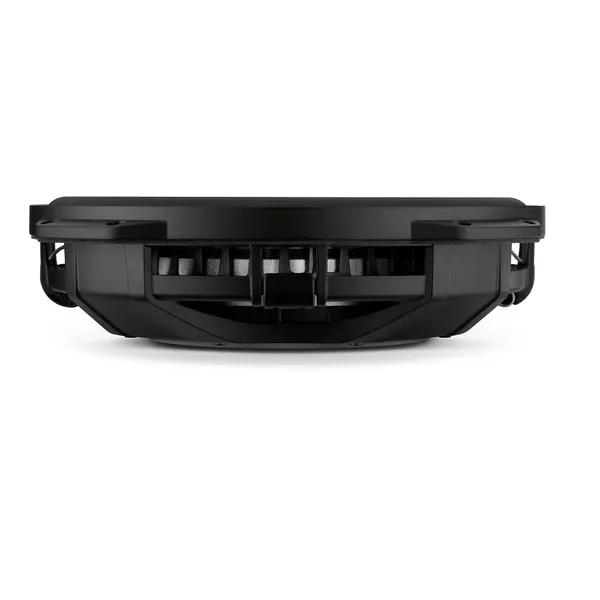

Удивительный TW5v2 обеспечивает по-настоящему мощный низкочастотный динамик при монтажной глубине всего 2,625 дюйма (67 мм).

Наша запатентованная технология тонколинейного НЧ-динамика сжимает архитектуру 13TW5v2 с помощью структуры «центрирующей шайбы», поддерживающей звуковую катушку диаметром 7 дюймов и крепления для подвеса. Это позволяет разместить большую конструкцию магнитной системы гораздо глубже в динамике, чем в обычных конструкциях, обеспечивая отличную амплитуду диффузора и механическую стабильность.

Чтобы раскрыть еще большую производительность этой технологии, v2 улучшает оригинальный 13TW5 с 13% большей возможностью амплитуды диффузора. Корзина из литого сплава также была модифицирована для повышения прочности, а обновленная магнитная система теперь имеет кольцевое вентиляционное отверстие. V2 также доступен в версиях с одинарной звуковой катушкой 2 Ом и 4 Ом, чтобы соответствовать широкому диапазону приложений.

Согласно своей миссии «тесного пространства», 13TW5v2 оптимизирован для корпусов, которые намного меньше, чем требует большинство 12-дюймовых сабвуферных динамиков, и лишь немного больше, чем воздушное пространство, требующее типичный 10-дюймовый динамик в небольшом коробе. Система крепления сконструирована таким образом, чтобы занимать примерно такую ​​же площадь, как типичный 12-дюймовый сабвуферный динамик.

13TW5v2 лучше всего использовать с мощностью усилителя в диапазоне 250-600 Вт и оптимизирован для работы в 0,80 куб. футов (22,7 л) в герметичном корпусе.

-Такой высококачественный сабвуферный динамик еще никогда не был возможен в таких компактных размерах.

-Самый тонкий сабвуфер в своем классе обеспечивает настоящую производительность JL Audio в компактных корпусах.

-Удивительный TW5v2 обеспечивает настоящую мощную производительность НЧ-динамика с монтажной глубиной всего 2,625 дюйма (67 мм).

-Глубокий, мощный и точный бас теперь возможен в самых сложных установках.

Технологии

Инженерный отдел JL Audio находится в авангарде исследований фундаментального поведения громкоговорителей. Мы разработали запатентованные системы анализа и инвестировали значительные средства в современное производство и тестирование. Это породило многочисленные продукты, широко считающиеся эталонными стандартами, а также привело ко многим американским и международным патентам, выданным на технологии, улучшающие и расширяющие звуковые характеристики.

Dynamic Motor Analysis - DMA Optimized Motor

Запатентованная система динамического анализа двигателя JL Audio является мощным набором систем моделирования на основе FEA, впервые разработанный JL Audio в 1997 году и усовершенствован в течение многих лет для научного решения проблемы линейности катушки динамика. Это приводит к значительному уменьшению искажений и точному воспроизведению переходных процессов или проще говоря: плотный, чистый, четко выраженный бас.

С 1997 года JL Audio находится в авангарде моделирования катушки и подвеса громкоговорителей на основе анализа конечных элементов. Это исследование направлено на расшифровку того, что мы называем геномом громкоговорителя… проект, направленный на понимание истинного поведения громкоговорителей под напряжением и движением. Основным компонентом этой встроенной системы является DMA (динамический анализ двигателя). Начиная с сабвуферов 15W3 и W7 в конце 1990-х и начале 2000-х годов, DMA сыграла важную роль в разработке всех продаваемых сегодня низкочастотных динамиков JL Audio, включая наши компонентные низкочастотные динамики.

DMA – это система, основанная на анализе методом конечных элементов (FEA). Это означает, что она берет большую и сложную проблему, разбивает ее на мелкие элементы решения для анализа, а затем собирает данные для формирования точного решения общей картины. Прорыв DMA состоит в том, что он фактически учитывает влияние мощности через катушку, а также положение катушки/диффузора в рамках анализа во временной области. Это дает нам очень точную модель фактического поведения динамика по реальной мощности, чего не могут сделать традиционные модели Тиле-Смолла или другие измерения малой мощности. Поскольку DMA не опирается на стационарную модель, то он может учитывать изменения в анализируемых элементах схемы. Эти процедуры моделирования интенсивны и требуют нескольких часов.

DMA способен анализировать реальное влияние колебаний мощности и отклонения на магнитную цепь двигателя, включая динамические изменения фиксированного магнитного поля. Это дает чрезвычайно ценную информацию по сравнению с традиционным моделированием, предполагающим, что «фиксированное» поле, создаваемое в воздушном зазоре магнитом и пластинами двигателя, неизменно. DMA не только показывает, что это «фиксированное» поле изменяется в ответ на магнитное поле, создаваемое током, протекающим через звуковую катушку, но и помогающее нашим инженерам найти решения для двигателей, минимизирующих эту нестабильность. Анализ этого поведения имеет решающее значение для понимания механизмов искажения двигателя и проливает свет на аспекты конструкции двигателя, которые определяют действительно линейное поведение:

-Линейная двигательная сила в диапазоне рабочего отклонения динамика

-Постоянная сила двигателя как с положительным, так и с отрицательным током через катушку.

-Стабильная мощность двигателя при разных уровнях приложенной мощности

Наша способность полностью анализировать эти аспекты поведения двигателей позволяет нашим инженерам по преобразователям вносить критические корректировки в конструкции двигателей, в результате чего создаются чрезвычайно линейные и высокостабильные динамические системы громкоговорителей. Результатом является снижение искажений, улучшение переходных характеристик и превосходное качество звука.

Floating Cone Attach Method - FCAM™

Эта технология сборки разработана компанией JL Audio, обеспечивает правильную геометрию подвеса в собранном динамике для лучшего контроля хода и динамического выравнивания звуковой катушки.

Запатентованная JL Audio технология FCAM™ - это инновационный метод соединения подвеса/диффузора с комплектом звуковой катушки/центрирующей шайбой. Эта функция помогает обеспечить концентричность диффузора, центрирующей шайбой и звуковой катушки без затяжки подвеса для достижения этой цели. Это позволяет допускать неизбежные незначительные отклонения в размерах производственных деталей без отрицательного воздействия на цельность подвеса и центровку катушки при большой амплитуде.

Tab-Ear Frame Design

Такая конструкция монтажного кольца облегчает установку сабвуфера в ограниченном пространстве.

Благодаря использованию системы крепления вкладок-ушка общие внешние размеры драйвера уменьшаются, что позволяет установить его в пространстве, которое очень похоже на то, которое требуется для следующей меньшей круглой корзины сабвуферного динамика.

В этом примере конструкция монтажного кольца «Tab-Ear» позволяет 13,5-дюймовому динамику 13TW5 разместиться в пространстве, лишь чуть большем, чем для обычного 12-дюймового динамика (лишь на 0,44 дюйма/11,2 мм больше).

Concentric Tube Suspension

Наша технология Concentric Tube Suspension™ обеспечивает беспрецедентную линейность в низкопрофильной сабвуферной динамике.

Наибольшая проблема в любой конструкции сабвуферного низкопрофильного динамика состоит в том, чтобы создать достаточный механический зазор для динамика, чтобы генерировать достаточную амплитуду для достижения своих целей выходной мощности и расширения низких частот. Поскольку эти цели были очень амбициозными при разработке низкопрофильных вуферов JL Audio, их достижение требовало разработки новой подвесной архитектуры.

Решение JL Audio использует формованную конструкцию, которая охватывает край магнитной системы, поддерживая диффузор с наружной стороны магнита и звуковую катушку большого диаметра изнутри. Звуковая катушка большого диаметра позволяет магниту сидеть внутри нее, а не окружать катушку, как это типично для большинства сабвуферных динамиков.

Структура центрирующей шайбы и устранение обычной верхней пластины помогает нам расположить систему магнитной системы выше в пространстве диффузора для дальнейшего сжатия на глубину, обеспечивая отличную амплитуду диффузора.

Built in U.S.A. with Global Components

Завод JL Audio по производству громкоговорителей в Мирамаре, штат Флорида, является одним из самых современных в мире.

В то время, когда большинство аудиопродуктов производится за границей, приверженность JL Audio собственному производству громкоговорителей продолжает расти. Чтобы достичь этого на конкурентном мировом рынке, наша команда производственных инженеров создала один из самых совершенных в мире заводов по сборке громкоговорителей и создала глобальную сеть поставщиков качественных компонентов, производимых в соответствии с нашими спецификациями. Это, в сочетании с нашей приверженностью современным технологиям сборки, позволяет нашей квалифицированной рабочей силе эффективно создавать продукты JL Audio по чрезвычайно высоким стандартам качества прямо здесь, в США.

Поскольку большинство наших громкоговорителей премиум-класса включают собственные запатентованные технологии, требующие специальных методов сборки, мы считаем жизненно важным, чтобы разработавшие их люди имели близкий доступ к производящим их людям. Следующие продукты JL Audio производятся на нашем заводе в Мирамаре.
