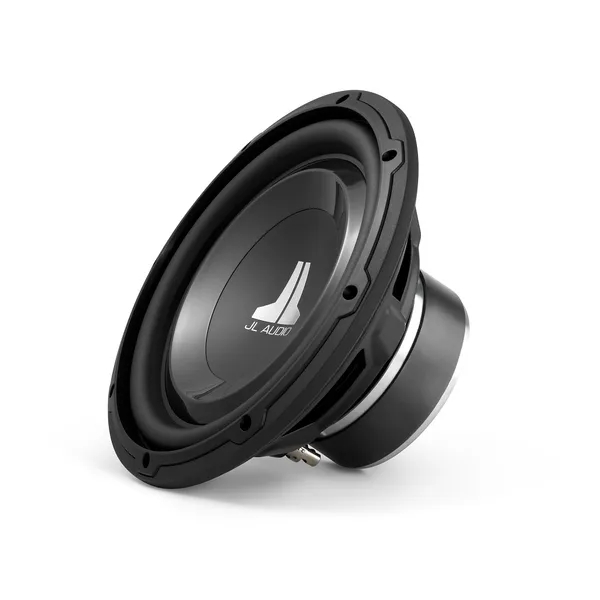

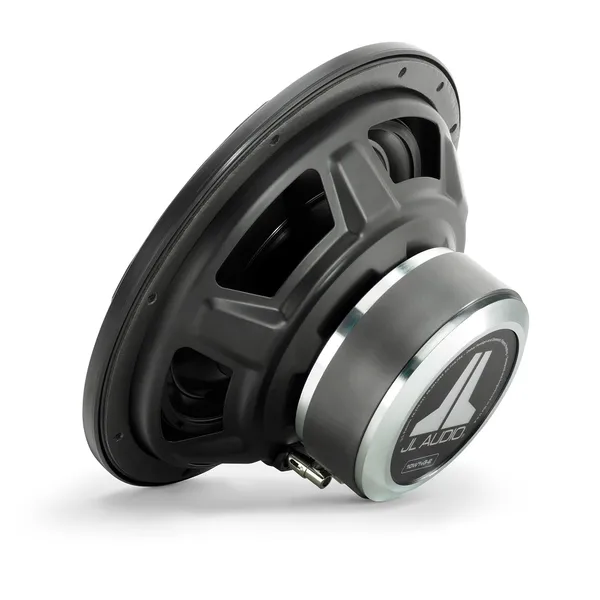

Сабвуферный динамік JL Audio 10W1v3-4

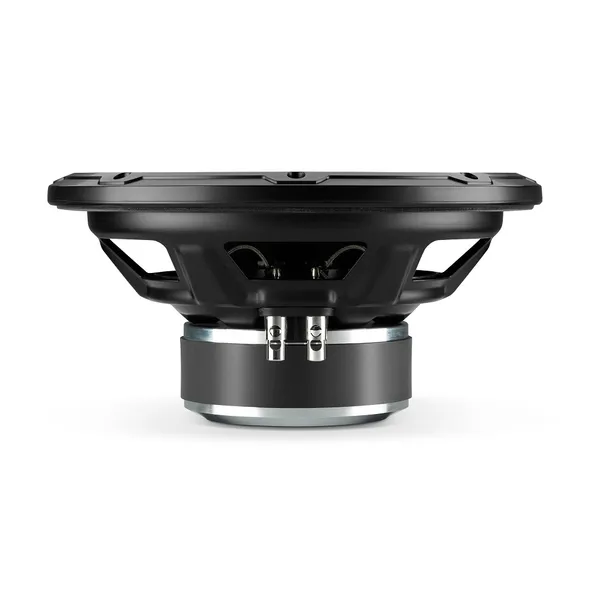

Сабвуферный динамик JL Audio 10W1v3-4 является отличным решением, когда места очень мало, а мощность усилителя умеренная. Его небольшая монтажная глубина (4,6 дюйма/117 мм) и компактная конструкция двигателя позволяют ему удобно разместиться во многих местах, где типичный 10-дюймовый динамик не сможет. При отсутствии вентиляционного отверстия заднюю часть конструкции магнита можно разместить непосредственно на границе корпуса. Прекрасные возможности амплитуды диффузора и линейность позволяют ему воспроизводить суббасовые частоты с потрясающим расширением и качеством. Несколько своих технологий JL Audio повышают производительность и надежность.

Сабвуферный динамик JL Audio 10W1v3-4 лучше всего использовать с мощностью усилителя в диапазоне 75 Вт – 300 Вт и оптимизирован для работы в компактном 0,55 куб. футов (15,57 л) герметичный корпус и относительно корпуса ФИ (с фазоинвертором) потребуется 25,5л и настройка 32 Гц.

Идеально подходит для небольших корпусов средней мощности.

W1v3 имеют много общегос нашими сабвуферами топовых серий, включая наши инновационные технологии VRC™, Elevated Frame-Cooling и Floating Cone Attach Method™. Как и в случае с флагманскими динамиков JL Audio, при разработке этих низкочастотных динамиков использовалась запатентованная система моделирования DMA от JL Audio, обеспечивающая превосходную динамическую стабильность и низкий уровень искажений в пределах предполагаемого диапазона мощности.

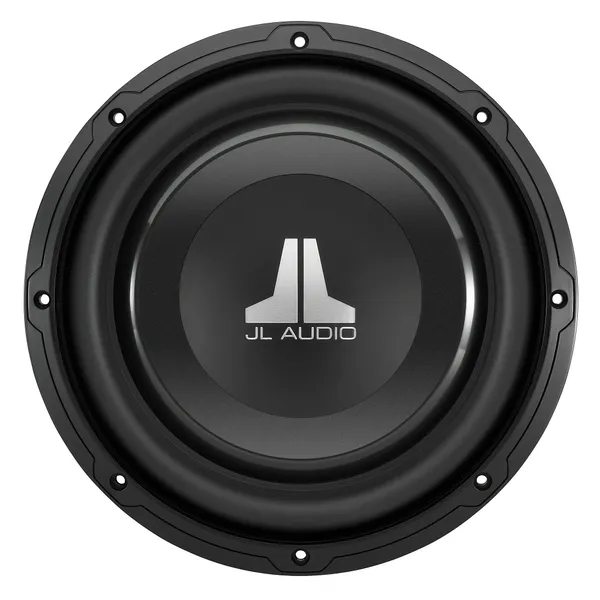

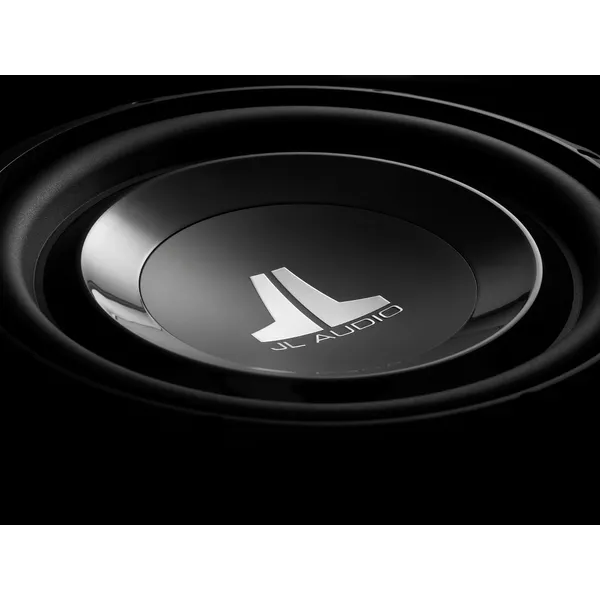

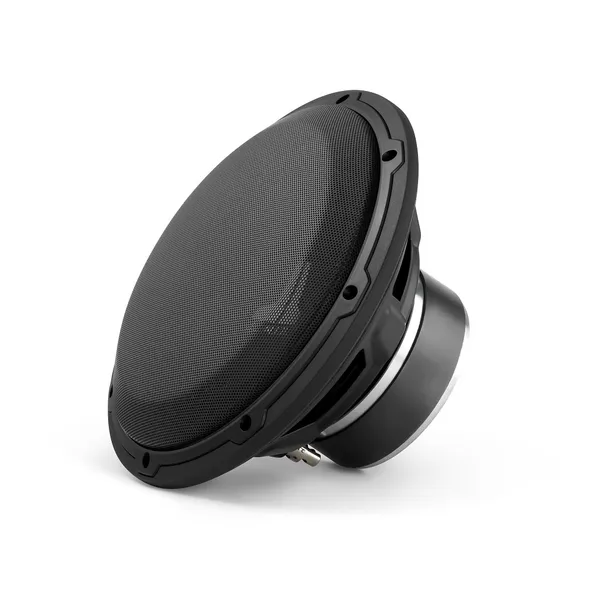

Эффектный литой полипропиленовый диффузор с черным слюдяным наполнением дополнен алюминиевым пылезащитным колпачком с логотипом JL Audio, обеспечивающим стильный внешний вид, а съемное (можно кастомизировать под вашу инсталляцию) монтажное фланцевое кольцо оснащено вставками в виде сетки (продаются отдельно). Напрямую, без необходимости использования дополнительных сеток.

Все эти «хорошие вещи» собраны вместе, чтобы обеспечить мощность, качество звука и надежность, которые трудно найти за двойную цену!

Технологии

Инженерный отдел JL Audio находится на переднем крае исследований фундаментального поведения громкоговорителей. Мы разработали собственные системы анализа и вложили значительные средства в современное производство и тестирование. В результате появилось множество продуктов, которые широко считаются эталонными стандартами, а также выдано множество патентов США и международных патентов на технологии, которые улучшают и расширяют диапазон качества звука.

Dynamic Motor Analysis - DMA Optimized Motor

Запатентованная система динамического анализа двигателя JL Audio представляет собой мощный набор систем моделирования на основе FEA, впервые разработанный JL Audio в 1997 году и усовершенствованный на протяжении многих лет для научного решения проблемы линейности катушки динамика. Это приводит к значительному уменьшению искажений и точному воспроизведению переходных процессов... или проще говоря: плотный, чистый, четко выраженный бас.

С 1997 года компания JL Audio находится в авангарде моделирования катушки и подвеса громкоговорителей на основе анализа конечных элементов. Это исследование направлено на расшифровку того, что мы называем «геномом громкоговорителя»… проект, направленный на понимание истинного поведения громкоговорителей под напряжением и в движении. Основным компонентом этой интегрированной системы является DMA (динамический анализ двигателя). Начиная с сабвуферов 15W3 и W7 в конце 1990-х и начале 2000-х годов, DMA сыграла важную роль в разработке всех низкочастотных динамиков JL Audio, продаваемых сегодня, включая наши компонентные низкочастотные динамики.

DMA — это система, основанная на анализе методом конечных элементов (FEA). Это означает, что она берет большую и сложную проблему, разбивает ее на мелкие элементы решения для анализа, а затем собирает данные для формирования точного решения «общей картины». Прорыв DMA заключается в том, что он фактически учитывает влияние мощности, проходящей через катушку, а также положение катушки/дифузора в рамках анализа во временной области. Это дает нам очень точную модель фактического поведения динамика при реальной мощности, чего не могут сделать традиционные модели Тиле-Смолла или другие измерения малой мощности. Поскольку DMA не опирается на стационарную модель, он способен учитывать изменения в анализируемых элементах схемы. Эти процедуры моделирования являются интенсивными и требуют нескольких часов .

DMA способен анализировать реальное влияние колебаний мощности и отклонения на магнитную цепь двигателя, в частности динамические изменения «фиксированного» магнитного поля. Это дает чрезвычайно ценную информацию по сравнению с традиционным моделированием, которое предполагает, что «фиксированное» поле, создаваемое в воздушном зазоре магнитом и пластинами двигателя, неизменно. DMA не только показывает, что это «фиксированное» поле изменяется в ответ на магнитное поле, создаваемое током, протекающим через звуковую катушку, но и помогает нашим инженерам найти решения для двигателей, которые минимизируют эту нестабильность. Анализ этого поведения имеет решающее значение для понимания механизмов искажения двигателя динамика и проливает свет на аспекты конструкции двигателя, которые определяют действительно линейное поведение:

-Линейная двигательная сила в диапазоне рабочего отклонения динамика

-Постоянная сила двигателя как с положительным, так и с отрицательным током через катушку.

-Стабильная мощность двигателя при различных уровнях приложенной мощности

Наша способность полностью анализировать эти аспекты поведения двигателей позволяет нашим инженерам по преобразователям вносить критические корректировки в конструкции двигателей, в результате чего создаются чрезвычайно линейные и высокостабильные динамические системы громкоговорителей. Результатом является снижение искажений, улучшение переходных характеристик и великолепное качество звука.

Elevated Frame Cooling

Конструкция Elevated Frame Cooling от JL Audio подает прохладный воздух через щели прямо над верхней пластиной к звуковой катушке динамика. Это не только повышает мощность, но и качество звука за счет минимизации динамических сдвигов параметров и сжатия мощности.

Многие динамики используют методы вентиляции для улучшения охлаждения звуковой катушки. Обычно это достигается за счет больших отверстий по бокам рамы чуть ниже полки для крепления крестовины. Хотя этот низкоскоростной воздушный поток обеспечивает умеренный эффект охлаждения, он не обдувает звуковую катушку напрямую или сильно.

Наша конструкция улучшает эту технику охлаждения во многих отношениях. При поднятии рамы над верхней пластиной двигателя (с помощью стоек, встроенных в нижнюю часть рамы) между нижней поверхностью рамы и верхней поверхностью верхней создается узкий высокоскоростной воздушный путь. -тарелка. Этот воздушный путь ведет непосредственно к звуковой катушке, а затем поворачивает вверх в воздушную полость крестовины. Используя нагнетательное действие крестовины через этот сфокусированный воздушный путь, большой объем холодного воздуха попадает непосредственно на обмотки катушки.

Еще одним важным преимуществом является то, что верхняя поверхность верхней панели (одна из самых горячих частей динамика) непосредственно подвергается воздействию потока охлаждающего воздуха, тогда как в традиционной конструкции она изолирована от воздушного потока нижним фланцем рамы. Технология поднятой рамы значительно увеличивает выдержку тепловой энергии, уменьшает эффекты сжатия и делает это без каких-либо дополнительных деталей.

Floating Cone Attach Method - FCAM™

Эта технология сборки, разработанная компанией JL Audio, обеспечивает правильную геометрию подвеса в собранном динамике для лучшего контроля хода и динамического выравнивания звуковой катушки.

Запатентованная JL Audio технология FCAM™ - это инновационный метод соединения подвеса/диффузора с комплектом звуковой катушки/центрирующей шайбой. Эта функция помогает обеспечить концентричность диффузора, центрирующей шайбой и звуковой катушки без затяжки подвеса для достижения этой цели. Это позволяет допускать неизбежные незначительные отклонения в размерах производственных деталей без отрицательного воздействия на цельность подвеса и центровку катушки при большой амплитуде.

Elevated Frame Cooling

Вентилируемый усиленный воротник JL Audio (VRC™) повышает жесткость и стабильность соединения дифузор/звуковая катушка/центрирущая шайба и направляет поток воздуха через обмотки звуковой катушки для улучшения тепловых характеристик.

Вентилируемый армирующий воротник (VRC™) представляет собой композитную конструкцию, которая решает две проблемы, связанные с надежностью.

Укрепляя критически важное соединение между диффузором, звуковой катушкой и центрируйщей шайбой , VRC значительно снижает количество отказов из-за разрушения клея или слабости материала. Это достигается за счет значительного увеличения площади контакта клея и обеспечения снятия напряжения с материала центрируйщей шайбы при экстремальных отклонениях.

VRC™ также имеет прорези, которые облегчают поток воздуха непосредственно на обмотки звуковой катушки. Это уменьшает эффекты теплового сжатия и повышает надежность.

Текущие версии VRC™ также включают в себя конструкции защиты от натяжения проводов для повышения механической надежности.

Insert Molded Suspension / Coil / Terminal Sub-Assembly (U.S. Patent #7,379,558)

Центрирущие шайбы ,звуковые катушки, клеммы и подводящие провода предварительно собираются с использованием запатентованного процесса на композитном носителе для повышения точности и надежности.

Обычный динамик собирается слоями. Другими словами, несколько деталей собираются и склеиваются в корзину последовательно, что приводит к накоплению допусков и затрудняет достижение оптимальной точности сборки.

Запатентованный формованный держатель центрирующей шайбы JL Audio надежно соединяет центрирующую шайбу с механически крепким держателем, который также включает клеммный блок и функции компенсации натяжения провода для повышения надежности и оптимального выравнивания деталей. Этот узел собирается вне корзины динамика, что обеспечивает оптимальное выравнивание и целостность клеевого соединения. Результатом является точнее собранный, механически более крепкий громкоговоритель.

Engineered Lead-Wire System (U.S. Patent #7,356,157)

Тщательно спроектированная конструкция и крепления подводящих проводов обеспечивают контролируемое и бесшумное поведение проводов в самых экстремальных условиях.

Управление проводами низкочастотного динамика с длинным ходом — один из наиболее сложных аспектов его механической конструкции. Чтобы решить эту проблему, многие низкочастотные динамики с длинным ходом сегодня полагаются на простое решение, заключающееся в вплетении подводящих проводов в центрирущую шайбу (заднюю часть) динамика.

Самая большая проблема с этим подходом заключается в том, что ограничивающее поведение центрируйщей шайбе играет чрезвычайно важную роль в характеристиках низкочастотного динамика. Свинцовые провода, прикрепленные или вплетенные в материал шайбы, могут изменить его «растягивающееся» поведение. Проволка из мишуры, естественно, имеет меньшую «податливость», чем тканевый материал шайбы, что приводит к асимметричному поведению шайбы и неравномерному распределению напряжения по контуру шайбы. Точки крепления проволоки также могут вызывать локальные тянущие и разрывающие силы в пределах движения паука. Таким образом, долговечность становится серьезной проблемой и делает вплетенную конструкцию далеко не идеальной для очень дальних путешествий.

Хотя традиционная конструкция с «летающим проводом» не ставит под угрозу линейность центрируйщей шабы или радиальную стабильность, она создает свои собственные проблемы при использовании низкочастотного динамика с длинным ходом. Одной из задач является управление «прикосновением проводов к диффузору» поведением проводов и обеспечение того, чтобы она не касалась дифузора . Другой — убедиться, что провода не закорачивают друг друга или корпус низкочастотного динамика.

Чтобы преодолеть эти проблемы, JL Audio разработала летающие подводящие провода в сочетании с тщательно спроектированными входными и выходными опорными конструкциями, встроенными в разъемы и обмотку звуковой катушки. Некоторые модели также оснащены проводами в оболочке, что еще больше снижает вероятность короткого замыкания. Результатом является безупречное поведение проводов с большим отклонением, исключительная надежность и отсутствие каких-либо компромиссов, присущих системе плетеных проводов. Создание низкочастотных динамиков таким способом требует гораздо больше труда и сложности деталей, чем более простой подход с вплетением, но выигрыш заключается в уменьшении искажений, уменьшении механического шума и повышении надежности.
