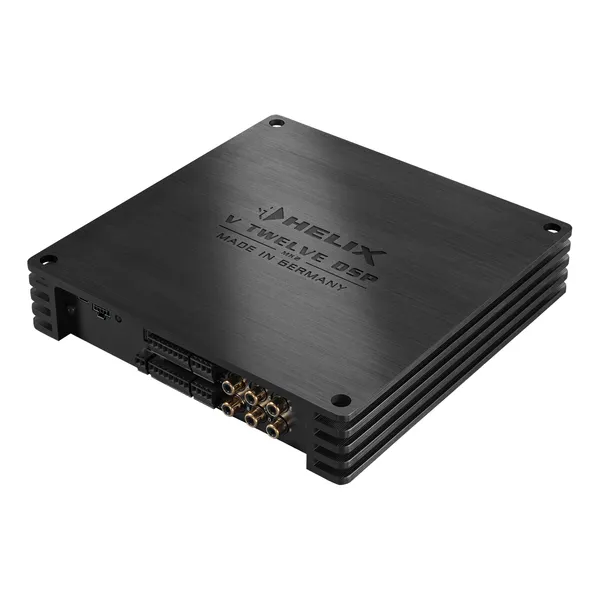

Процессорный 12-канальный усилитель Helix V TWELVE DSP MK2

HELIX V TWELVE DSP MK2

Новый король мультитулов

V TWELVE DSP MK2 — это новый способ решения проблем, когда речь идет об обновлении аудиосистем премиум-класса в современных автомобилях. Как и его предшественник, он сочетает в себе 12 входов высокого уровня, 6 входов RCA, 14 каналов DSP и 12 выходных каскадов со среднеквадратичным сопротивлением до 160 на 2 Ом в ультракомпактном корпусе, занимающем площадь всего двух оболочек.

Многофункциональный переосмысленный

Даже если автомобиль уже на заводе оснащен аудиосистемой премиум-класса, усилитель которой часто имеет более 10 каналов, качество звука не всегда соответствует собственным ожиданиям. Во многих случаях замена уже невозможна, поэтому для модернизации системы можно рассматривать только усилитель с таким же количеством высокоуровневых входов.

По этой причине HELIX V TWELVE DSP MK2 предлагает 12 входов высокого уровня и столько же каналов усилителя, чтобы обеспечить оптимальную адаптацию к существующим многоканальным звуковым системам. Кроме того, V TWELVE DSP MK2 также оснащен цифровым входом и слотом HEC, который позволяет расширить звуковую систему за счет дополнительных источников сигнала, таких как потоковое аудио Bluetooth или аудиоплеер высокого разрешения.

Управление невероятными четырнадцатью (14!) отдельными каналами DSP осуществляется мощным интегрированным 64-битным DSP в сочетании с уникальным программным обеспечением DSP PC-Tool.

Кроме того, новый перспективный порт Smart Control Port (SCP) упрощает подключение аксессуаров и, в дополнение к компактному и надежному штекерному соединению, предлагает встроенный источник питания для пультов дистанционного управления, таких как CONDUCTOR или DIRECTOR, что значительно снижает необходимое количество кабелей и, следовательно, необходимое пространство для установки.

Виртуальная обработка каналов — так сегодня работает маршрутизация сигналов

Адаптация к современным звуковым системам OE за счет увеличения количества входов оказывает значительное влияние на сложность маршрутизации сигнала внутри усилителя. Особенно, когда несколько входных сигналов смешиваются вместе, а затем снова разделяются на многоканальные системы, традиционные концепции маршрутизации быстро достигают своих пределов. Новая многоступенчатая «обработка виртуальных каналов» от Audiotec Fischer в сочетании с признанным удобным программным обеспечением DSP PC-Tool упрощает реализацию даже очень сложных системных конфигураций. Кроме того, он позволяет свободно назначать наши собственные звуковые функции FX, такие как «RealCenter» или «Augmented Bass Processing». Но благодаря огромному количеству каналов V TWELVE DSP MK2 также является ярким примером приложений, в которых имеет смысл маршрутизация 1-к-1 (IOR).

Быстрая вычислительная мощность — благодаря ACO

Такое огромное количество каналов требует не только высокой вычислительной мощности на пути прохождения сигнала — запатентованная Audiotec Fischer 32-битная платформа ACO берет на себя все задачи управления и, таким образом, обеспечивает исключительную скорость, особенно для передачи данных с помощью нашего программного обеспечения DSP PC-Tool, но также и для молниеносное переключение между десятью возможными настройками звука. Фантастические звуковые эффекты, связанные с платформой ACO, такие как Augmented Bass Processing, StageXpander или RealCenter, так же естественны для V TWELVE DSP MK2, как и 12-канальный входной эквалайзер, включая наш анализатор входного сигнала (ISA) для простого анализа и компенсации входные сигналы от оригинальных радиостанций.

Идеальный звук без компромиссов

Звуковые характеристики нового HELIX V TWELVE DSP MK2 столь же впечатляют, как и набор его функций. Высокоэффективная технология Class GD и превосходные аналого-цифровые и цифро-аналоговые преобразователи от BurrBrown обеспечивают оптимальное качество звука, наилучшее отношение сигнал/шум и минимальные искажения. Таким образом, несмотря на чрезвычайно высокую гибкость и сверхкомпактный дизайн, V TWELVE DSP MK2 представляет собой звуковой шедевр, которому совсем не нужно прятаться от абсолютного высшего класса.

Функции

Выходная мощность RMS до 160 Вт на канал при сопротивлении 2 Ом

Концепция «Pure Class GD» для выдающегося качества звука в сочетании с максимально возможной эффективностью

Чрезвычайно мощный 64-битный аудио DSP с фиксированной точкой

Аналого-цифровые и цифро-аналоговые преобразователи сигналов от BurrBrown

ACO — усовершенствованная платформа 32-битного сопроцессора для системных и DSP-функций, таких как:

ISA (анализатор входных сигналов) и InputEQ для простого анализа и компенсации входных сигналов

Звуковые эффекты SFX — Augmented Bass Processing, StageXpander, RealCenter & Co.

10 ячеек внутренней памяти для настроек звука

Мощный 12-канальный вход высокого уровня с входной чувствительностью до 32 В RMS и схемой ADEP.3

Два обработанных выхода RCA/Cinch

1:1 IOR (Input/Output Routing) – одинаковое количество высокоуровневых входов и выходов усилителя

VCP (обработка виртуальных каналов) обеспечивает еще более гибкую настройку очень сложных звуковых систем.

Компактный и перспективный SCP (Smart Control Port) для подключения пультов дистанционного управления и аксессуаров.

Слот HEC для системных надстроек, таких как Bluetooth® HD Audio Streaming, High Resolution Audio Streaming через USB и т. д.

Автоматический дистанционный переключатель

Возможность запуска-остановки при напряжении питания до 6 Вольт

Компактный дизайн с низким тепловыделением благодаря исключительной эффективностиТехнология усиления GD

Запатентованная Audiotec Fischer концепция Pure Class GD выводит эффективность обычных усилителей класса D на новый уровень. За счет изменения внутреннего напряжения питания в зависимости от входных сигналов усилителя потери в режиме холостого хода значительно снижаются, а общий КПД в любой момент времени близок к максимальному.

Таким образом, рассеивание тепла практически незначительно, что позволяет использовать самые маленькие радиаторы и самые компактные форм-факторы. Кроме того, усилитель Pure Class GD превосходит обычные усилители класса D с точки зрения качества звука за счет реализации полностью дифференциального пути прохождения сигнала и улучшенной конструкции выходного фильтра.

ACO — усовершенствованный 32-битный сопроцессор

HELIX V TWELVE DSP MK2 включает в себя необычайно мощный 32-битный сопроцессор последнего поколения для всех задач мониторинга и связи, как внутренних, так и внешних. В отличие от предыдущего поколения 8-битного микроконтроллера, этот MCU достигает гораздо более высоких скоростей в отношении переключения настроек и передачи данных с нашим программным обеспечением DSP PC-Tool. Еще одним значительным преимуществом является встроенный собственный загрузчик сопроцессора.

Это позволяет обновлять программное обеспечение всех компонентов встроенного DSP, чтобы настроить схему ADEP.3, управляемую микроконтроллером, например, в соответствии с будущими требованиями диагностической системы заводских радиоприемников или если устройство будет расширено за счет дополнительных интерфейсов. Кроме того, благодаря новой флэш-памяти ACO предлагает 10 ячеек памяти для настроек звука вместо обычных двух.

Интеллектуальный вход высокого уровня ADEP.3

Современные автомобильные радиоприемники, устанавливаемые на заводе, включают сложные возможности диагностики подключенных динамиков. В частности, автомобильные радиоприемники последнего поколения оснащены дополнительными функциями мониторинга, поэтому при подключении усилителя довольно часто появляются сообщения о сбоях и потере определенных функций (например, функции фейдера), но не с V TWELVE DSP MK2.

Новая схема ADEP.3 (Advanced Diagnostics Error Protection, 3-го поколения) позволяет избежать всех этих проблем, не нагружая без необходимости выходы динамиков OE-радио во время высокой громкости.

Возможность Старт-Стоп

Импульсный источник питания HELIX V TWELVE DSP MK2 обеспечивает постоянное внутреннее напряжение питания, даже если напряжение аккумулятора падает до 6 Вольт во время запуска двигателя.

Энергосберегающий режим

Режим энергосбережения включен в базовую настройку. Это позволяет значительно снизить энергопотребление усилителей, подключенных к HELIX V TWELVE DSP MK2, при отсутствии входного сигнала более 60 секунд. Обратите внимание, что во многих современных автомобилях с «CAN» или любой другой внутренней структурой шины может случиться так, что магнитола остается «невидимо» включенной до 45 минут. даже после закрытия и выхода из машины! После включения «Режима энергосбережения» удаленный выход и, следовательно, подключенные усилители будут отключены.

V TWELVE DSP MK2 повторно активирует удаленный выход в течение секунды, если подается музыкальный сигнал. Можно либо изменить время выключения 60 сек. или полностью деактивируйте «Режим энергосбережения» с помощью программного обеспечения DSP PC-Tool.

Примечание. Словесный товарный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое использование этих знаков компанией Audiotec Fischer GmbH осуществляется по лицензии. Другие товарные знаки и торговые наименования принадлежат их соответствующим владельцам.

Возможности цифровой обработки сигналов

Реал Центр

Функция «RealCenter» представляет собой алгоритм, разработанный Audiotec Fischer, который выделяет музыкальную информацию, присутствующую как в левом, так и в правом передних каналах, для создания уникального центрального сигнала. В отличие от обычных процедур, в которых суммируются только каналы, интенсивность центрального сигнала также динамически регулируется стереофонической информативностью левого и правого каналов.

Звучит сложно, но этот эффект поразителен: это означает, что если только левый или правый канал передает аудиосигнал, центральный канал не будет воспроизводить сигнал. В случае обычных алгоритмов уровень громкости центрального канала снижается только на 6 дБ (= половинный уровень громкости). «RealCenter» от Audiotec Fischer обеспечивает уникальную расширенную звуковую сцену для водителя и штурмана одновременно! Поэтому недостатки обычного центрального канала, такие как навязчивая маленькая звуковая сцена, остались в прошлом.

Расширенная обработка басов

Запатентованная Audiotec Fischer технология «Augmented Bass Processing», состоящая из двух революционных звуковых функций «Dynamic Bass Enhancement» и «SubXpander», была специально разработана для значительного улучшения воспроизведения басов сабвуферами.

«Динамическое усиление басов» гениально сочетает в себе максимально глубокие басы и высочайшее звуковое давление — независимо от музыкального стиля или регуляторов тембра в головном устройстве. В зависимости от входного сигнала «Динамическое усиление басов» получает более низкий частотный диапазон и изменяет частоту среза инфразвукового фильтра. В результате получается значительно более мощный и глубокий бас на низких и средних частотах.m уровней громкости без риска перегрузить сабвуфер ни механически, ни электрически при высоких уровнях громкости. Просто завораживает, какое исполнение баса вдруг стало возможным.

Если вы хотите еще более низкое и «темное» воспроизведение басов, можно дополнительно активировать «SubXpander». Поэтому субгармонические тона добавляются к основным тонам в диапазоне частот от 50 до 100 Гц.

StageXpander

В зависимости от расположения динамиков в автомобиле на передних сиденьях может быть создана более или менее широкая стереофоническая звуковая сцена. Центральный динамик может дополнительно ограничивать пространственное воспроизведение музыки. Именно здесь в игру вступает новый «StageXpander» от Audiotec Fischer — звуковая функция, которая, кажется, ломает акустические ограничения и, таким образом, позволяет создать более широкую стереобазу, не оказывая отрицательного влияния на точность локализации голосов или инструментов!

Эффект можно настроить в соответствии с вашими личными предпочтениями в четыре шага.

ClarityXpander

Вы ищете больше прозрачности и содержания в воспроизведении высоких частот? Теперь Audiotec Fischer предлагает «ClarityXpander» правильный инструмент. Правильно настроенная (и, следовательно, выбираемая в три шага) функция добавляет дополнительные гармоники в верхний частотный диапазон — это особенно полезно, если исходным динамикам не хватает блеска в воспроизведении высоких частот. Дополнительный дискант доступен не только для двух фронтальных каналов, но и отдельно регулируется для центрального канала. Еще лучше — центральный канал позволяет активировать автоматическое и динамическое управление, чтобы музыка с «нагрузкой» высоких частот не утомляла слух.
