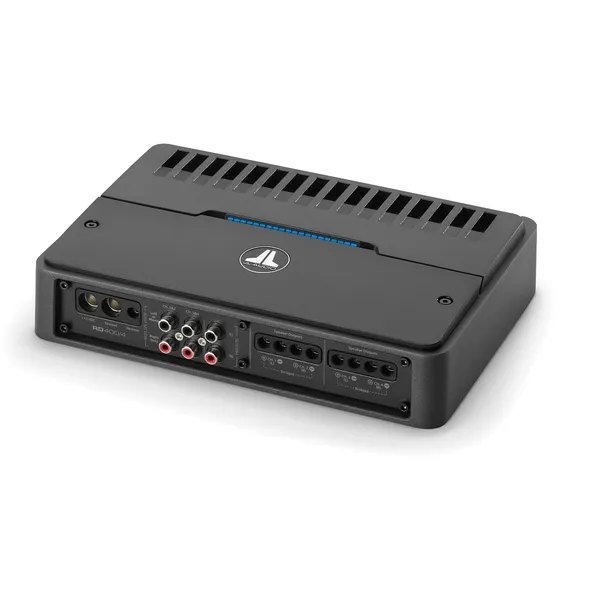

4-канальный усилитель JL Audio RD400/4

Используя наши эксклюзивные технологии высокоскоростного переключения NexD™, ультракомпактный усилитель RD400/4 разработан для обеспечения мощного звука с невероятной эффективностью и низким уровнем искажений. Не позволяйте его стильному внешнему виду и компактным размерам ввести вас в заблуждение — этот маленький "энергоблок" выдаёт 100 Вт кристально чистого звука на каждый из четырёх каналов при 2 Ом (14,4 В, 1% THD) и полностью мостируется, что позволяет использовать его как 3-канальный или даже как 2-канальный усилитель, производящий внушительные 200 Вт x 2 при 4 Ом.

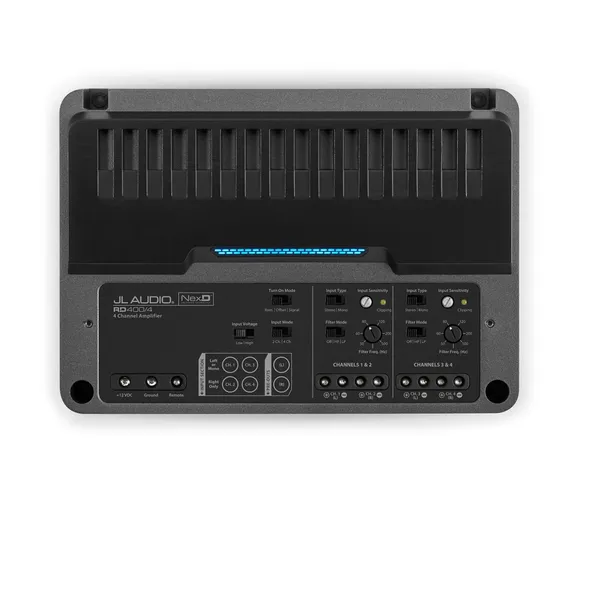

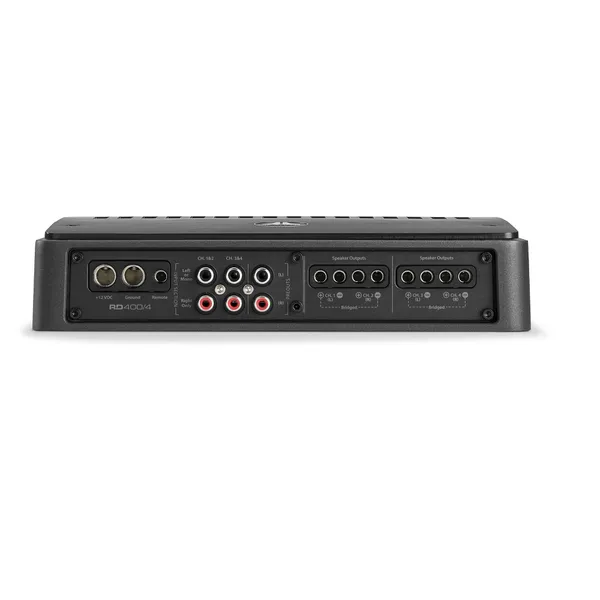

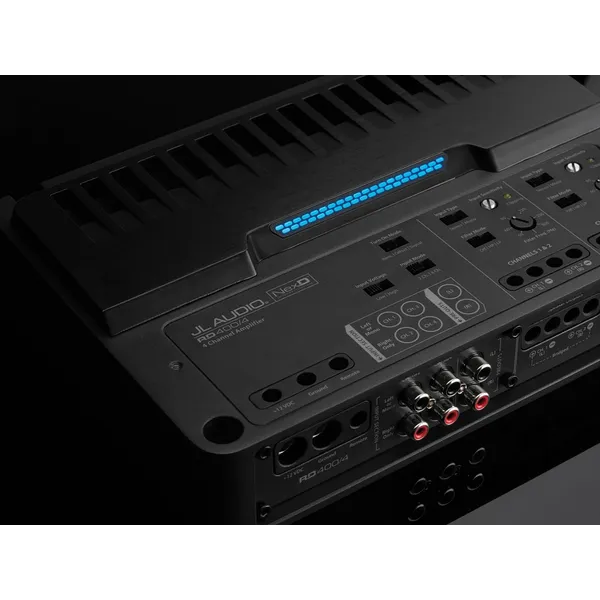

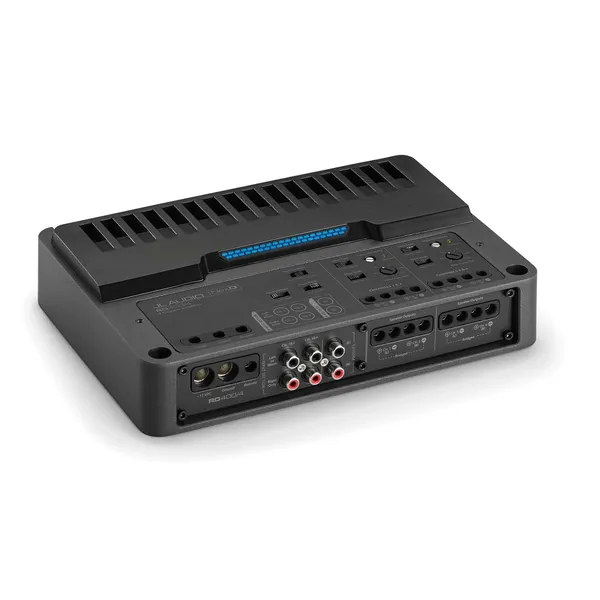

Для удобства пользователя все элементы управления RD400/4 расположены на верхней панели усилителя под защитной крышкой, а все подключения — с одной стороны корпуса. Возможности обработки сигнала включают низкочастотный фильтр с уклоном 12 дБ/октава с плавной регулировкой частоты от 50 до 500 Гц и басовый эквалайзер с настраиваемым усилением. Дифференциально-сбалансированные двухдиапазонные входы на борту поддерживают большинство уровней входного сигнала. Стандартными являются также функции автоматического включения (по сигналу или при обнаружении постоянного напряжения), а также выходы предусилителя для простого подключения к другому усилителю.

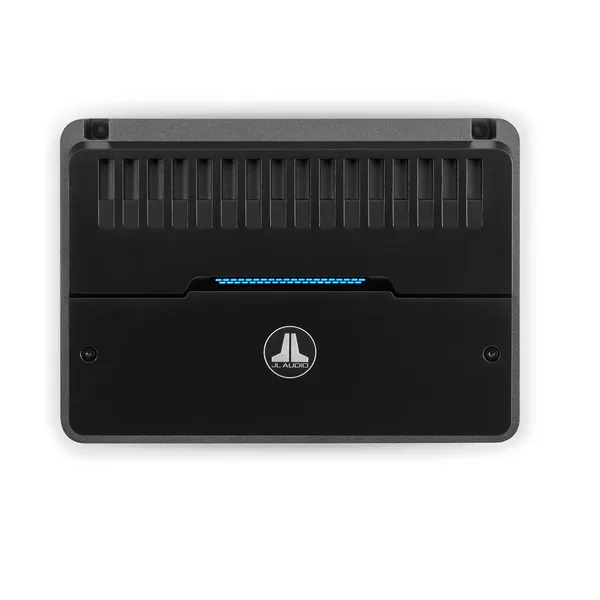

RD400/4, как и RD1500/1, оснащён встроенным светодиодным индикатором клиппинга — инновационной функцией, позволяющей быстро и точно установить входную чувствительность без необходимости использования дополнительного оборудования. Усилитель заключён в прочный корпус с чёрным порошковым покрытием и снабжён двухцветной светодиодной полосой для индикации общего состояния устройства.

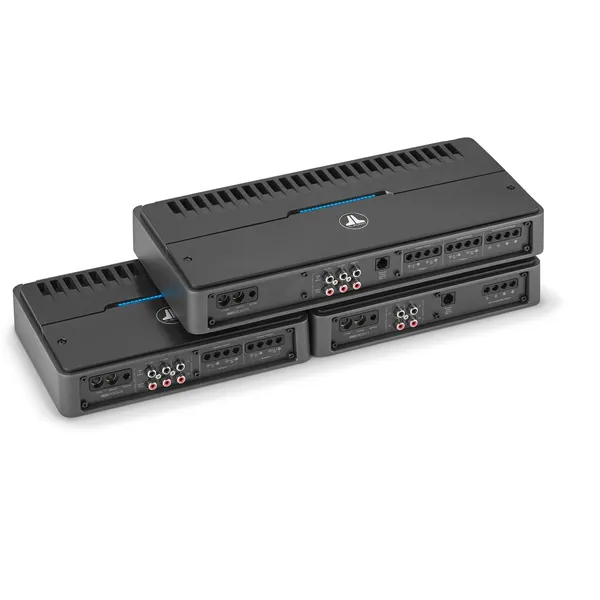

Во всех усилителях серии RD применяются эксклюзивные технологии коммутируемого усиления NexD™ от JL Audio, которые позволяют достигать огромной мощности с исключительной эффективностью, снижая потребление тока и тепловыделение. Каждый усилитель этой серии сочетает современный дизайн и высокую производительность. Все подключения размещены на одной стороне, а органы управления находятся сверху и скрыты под съёмной крышкой — удобно для установки и настройки.

Модели RD обладают обработкой сигнала студийного качества и автоматическим включением (по аудиосигналу или смещению по постоянному току), обеспечивая гибкость и совместимость с различными системами. Дифференциально-сбалансированные входы уменьшают шум и повышают совместимость с широким диапазоном сигналов. Также предусмотрены индикаторы клиппинга для облегчения настройки входного уровня и переключатель “тип входа”, позволяющий конфигурировать стереоканалы. Усилители выглядят великолепно — и звучат соответствующе.

Технологии

Вместо использования устаревших, неэффективных схем, усилители JL Audio RD задействуют нашу эксклюзивную технологию NexD™, обеспечивая эффективность свыше 80%. Это означает меньшую нагрузку на электросистему автомобиля и сниженное тепловыделение по сравнению с традиционными усилителями. Кроме того, это даёт возможность получать впечатляющую выходную мощность от компактного устройства, значительно упрощая установку даже в ограниченном пространстве.

NexD™ Switching Technology

Технологии усилителя NexD™ обеспечивают исключительное качество звука, непревзойденную общую эффективность и высокую мощность благодаря компактным конструкциям усилителей.

Начиная с оригинальных сабвуферных усилителей Slash, компания JL Audio была лидером в разработке усилителей класса D. Наша технология коммутации NexD™ базируется на нашем опыте в классе D, чтобы обеспечить исключительную точность и эффективность, что приводит к созданию компактных усилителей, обеспечивающих высокую мощность и уровень качества выше типичного AB класса работы.

Давайте более подробно.. Традиционная конструкция усилителя с PWM использует фиксированную частоту переключения и изменяет ширину импульса исключительно на основе входного звукового сигнала импульсного модулятора. Этот базовый подход предполагает некоторые идеальные условия, например стабильный источник питания, которые не обязательно имеют место в реальной установке в автомобиле. Просадка источника питания вместе с сигналом вызывает искажение на всех уровнях мощности в этих конструкциях, даже значительно ниже отсечения. Лекарством от этого является обратная связь (корректирующий сигнал, который посылается обратно на входную сторону), но это становится непрактичным с увеличением звуковой частоты, что делает его хорошим решением для усилителей с ограниченной полосой (сабвуфер), но не для полнодиапазонных усилителей.

Учитывая вышесказанное при разработке усилителей сабвуфера NexD™, мы использовали простой подход с фиксированной PWM и улучшили его с помощью очень высокой частоты переключения: 240 кГц, что примерно в 4 раза выше, чем у большинства усилителей сабвуфера класса D. Это увеличивает полосу пропускания усилителя не менее 500 Гц с минимальными искажениями и улучшает эффективность, сохраняя, как правило, громоздкие схемы более компактными. Ваши сабвуферы вознаградят вас плотными и надежными басами.

Для полнодиапазонных усилителей и каналов NexD™ мы применили регулируемую сверхвысокоскоростную версию технологии NexD™ (переключение значительно превышает 400 кГц). В этих конструкциях автоколебательный модулятор с прямой связью посылает информацию о мгновенном напряжении источника питания к модулятору, соединяя это с входным сигналом, чтобы компенсировать любые искажения из-за колебаний питающего напряжения. Это уменьшает искажение перед применением обратной связи, упрощая общую конструкцию контура обратной связи.

Differential-Balanced Inputs

Дифференциально-балансные входы JL Audio разработаны для борьбы с наводками (фоновым шумом), являющимся распространенной проблемой в автомобильных и морских аудиоустановках. Эта технология позволяет использовать обычные RCA кабели, одновременно обеспечивая много преимуществ настоящего сбалансированного соединения и принимая широкий диапазон уровней входного сигнала.

Современные автомобили оснащены сложной электроникой, способной генерировать шум и помехи, которые могут проникать в звуковой тракт, портя впечатление от прослушивания.

Большинство аудиооборудования используют для приема аудиосигналов односторонние гнезда RCA с заземлением. Это означает, что экран RCA подключается непосредственно к заземлению сигнала. Это простая, экономически эффективная конструкция ввода, хорошо работающая для коротких циклов в бесшумных средах. В более шумной среде этот метод не может устранить синфазный шум, который может находиться на обоих проводниках RCA (экран и центральный проводник).

Имея на устройстве более одного экрана RCA с заземлением на корпуса, односторонние входные конструкции также более чувствительны к контурам заземления. Если шум присутствует на обоих проводниках, когда экран подключен к заземлению, входной усилитель усилит шум относительно заземленного экрана RCA. Если есть несколько соединений RCA или любые другие проводники, подвергающиеся воздействию магнитного поля, это приведет к усилению разности потенциалов в контуре RCA на заземленном RCA в виде шума (классический контур заземления).

Дифференциально-сбалансированные входные схемы JL Audio измеряют центральный контакт RCA-соединения по отношению к экрану RCA, даже если экран не подключен к земле, и даже когда напряжение в обоих проводниках изменяется относительно заземления. Поскольку как центральный проводник, так и экран имеют высокое сопротивление заземлению на входе, контур заземления не может быть сформирован, поскольку нет тока, вызывающего напряжение в виде шума. Это одинаково хорошо работает как с дифференциально-симметричными, так и с несбалансированными источниками сигнала, что делает эту входную архитектуру совместимой со всем стандартным автомобильным и морским аудиооборудованием, использующим стандартные неэкранированные кабели RCA с витой парой. Не требуется специальных кабелей, в отличие от полностью сбалансированных соединений, используемых в профессиональных аудиосистемах.

Еще одно преимущество дизайна дифференциально-сбалансированного входа состоит в том, что он легко принимает сигналы низкого и высокого уровней от различных заводских выходов главного устройства и усилителей, в том числе однотактных источников с заземлением, а также сбалансированных или несбалансированных «мостовых или BTL». Это устраняет потребность в линейных выходных преобразователях (LOC) в большинстве вариантов установки.

Возникает очевидный вопрос: Почему не все автомобильные аудиоусилители используют дифференциально-балансные входы? Ответ прост: стоит дороже. Выполнение надлежащей дифференциально-симметричной входной секции требует больше компонентов лучшего качества, чем базовая однотактовая конструкция, поэтому вы, как правило, не найдете их на менее дорогих усилителях.
